非容器應用與K8s工作負載的服務網格化實踐-7 基於ASM的POD和VM可觀測性實踐

服務網格的可觀測性能力是通過Sidecar實現的，對於業務服務源代碼來說是近零侵入的。可觀測性包括數據採集、數據存儲、數據展示和聚合分析。主要有三個維度：Metrics、Logging、Tracing，分別用於可聚合數據、離散事件、請求鏈路的可觀測性。相應地，阿里雲生態下，ASM打通了ARMS(https://www.aliyun.com/product/arms)、Log Service(https://www.aliyun.com/product/sls)、TracingAnalysis(https://www.aliyun.com/product/xtrace)，供用戶使用服務網格的可觀測性能力。

本篇只涉及請求鏈路，這個維度最容易展示VM中非容器應用網格化帶來的增益，以拋磚引玉。

1 近零侵入

本篇示例容器中的微服務源代碼依然使用http_springboot_demo。拋開雲原生，單看這個springboot開發的微服務，如果要實現全鏈路請求的採集，需要有一行主動打點的日誌，維護並記錄requestId作為全鏈路唯一鍵的請求和響應信息。這個信息由日誌採集agent上報，然後由日誌系統根據requestid提供查詢和聚合。代碼示意如下：

@GetMapping(path = "/hello/{msg}")
public String sayHello(@PathVariable String msg) {
    String url = "http://" + HTTP_HELLO_BACKEND + ":8001/hello/" + msg;
    String backServiceResult = helloService.sayHello(url);
    String result = HELLO + " " + msg;
    log.info("打點日誌...")
    return result + backServiceResult;
}

public String sayHello(String url) {
    Request request = new Request.Builder()
            .url(url)
            .build();
    try (Response response = client.newCall(request).execute()) {
      ...

這個微服務網格化後，微服務源代碼不再需要主動打點，相應地也無需維護全鏈路唯一鍵。這些工作Sidecar都已經實現了，而且是基於CNCF雲原生生態下的OpenTracing(/OpenTelemetry)標準實現的，無論從專業性還是標準上，都優於業務代碼自己打點。而這個『近零侵入』的地方就是“propagate tracing headers”——需要業務代碼傳遞如下header到下游。僅此而已。代碼示意如下：

@GetMapping(path = "/hello/{msg}")
public String sayHello(@PathVariable String msg, @RequestHeader Map<String, String> headers) {
    String url = "http://" + HTTP_HELLO_BACKEND + ":8001/hello/" + msg;
    String backServiceResult = helloService.sayHello(url, headers);
    String result = HELLO + " " + msg;
    return result + backServiceResult;
}

上面這段代碼，較之前述一段，少了第6行主動打點，多了RequestHeader參數。傳遞給下游的代碼示意如下：

public String sayHello(String url, Map<String, String> headers) {
    Map<String, String> tracingHeaders = buildTracingHeaders(headers,
            "x-request-id",
            "x-b3-traceid",
            "x-b3-spanid",
            "x-b3-parentspanid",
            "x-b3-sampled",
            "x-b3-flags",
            "x-ot-span-context");
    Request request = new Request.Builder()
            //propagate tracing headers
            .headers(Headers.of(tracingHeaders))
            .url(url)
            .build();
    try (Response response = client.newCall(request).execute()) {

之所以說是『近零侵入』是因為RequestHeader參數在多數業務代碼中本身就存在，就算不存在也可以直接從spring容器context中直接拿到，因此侵入的代價就是構造並傳遞上面代碼段中的header map。而這帶來的好處是省去了主動打點代碼及其維護成本。

2 搭建實驗環境

本篇實驗繼續使用第2篇的組件拓撲，如下圖所示。本篇的重點是確認完整的端到端鏈路的可追蹤性。

由於Sidecar負責上報鏈路追蹤的數據，業務代碼無需感知具體的鏈路追蹤系統。ASM支持阿里雲鏈路追蹤產品TracingAnalysis，也支持用戶自建Zipkin。對於虛擬機的網格化鏈路追蹤而言，只需在啟動參數中提供鏈路追蹤系統即可。余文詳述。

TracingAnalysis

由於ASM已經在數據平面創建了TracingAnalysis相關的POD，我們只需為虛擬機提供一個鏈路追蹤服務即可。示意如下：

apiVersion: v1
kind: Service
metadata:
  labels:
    app: tracing
    component: zipkin
  name: zipkin-slb
  namespace: istio-system
spec:
  ports:
    - name: zipkin
      port: 9411
      protocol: TCP
      targetPort: 9411
  selector:
    app: tracing
    component: zipkin
  type: LoadBalancer

k get svc zipkin-slb -n istio-system
NAME         TYPE           CLUSTER-IP     EXTERNAL-IP      PORT(S)          AGE
zipkin-slb   LoadBalancer   172.19.10.62   39.107.229.139   9411:31170/TCP   178m

通過如下命令模擬dns將鏈路追蹤服務提供給虛擬機：

zipkin_clusterIp=$(k get svc zipkin-slb -n istio-system | grep zipkin | awk -F ' ' '{print $4}')
echo "$zipkin_clusterIp zipkin.istio-system" >dns_record

VMS=("$VM_PUB_1" "$VM_PUB_2" "$VM_PUB_3")
for vm in "${VMS[@]}"; do
  ssh root@"$vm" "sed -i '/zipkin.istio-system/d' /etc/hosts"
  ssh root@"$vm" "cat >> /etc/hosts" <dns_record
done
rm -rf dns_record

最後在VM中向/var/lib/istio/envoy/sidecar.env追加一行：

ISTIO_AGENT_FLAGS="--zipkinAddress zipkin.istio-system:9411 --serviceCluster vm1-hello2-en"

Zipkin

自建zipkin的方式參見文檔：向自建系統導出ASM鏈路追蹤數據，其他步驟與TracingAnalysis一致。

實驗環境

與第2篇類似，通過如下腳本啟動本篇實驗實例的相關各組件：

sh asm/ack.deploy.sh
sh asm/asm.deploy.sh
sh asm/asm_traffic_shift.sh
sh asm/dns.fake.sh

3 鏈路追蹤驗證

使用如下腳本發起端到端調用：

IP=$(k -n istio-system get service istio-ingressgateway -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
for i in {1..1000}; do
  resp=$(curl -s "$IP":8008/hello/eric)
  echo "$resp" >>test_traffic_shift_result
done

全局拓撲

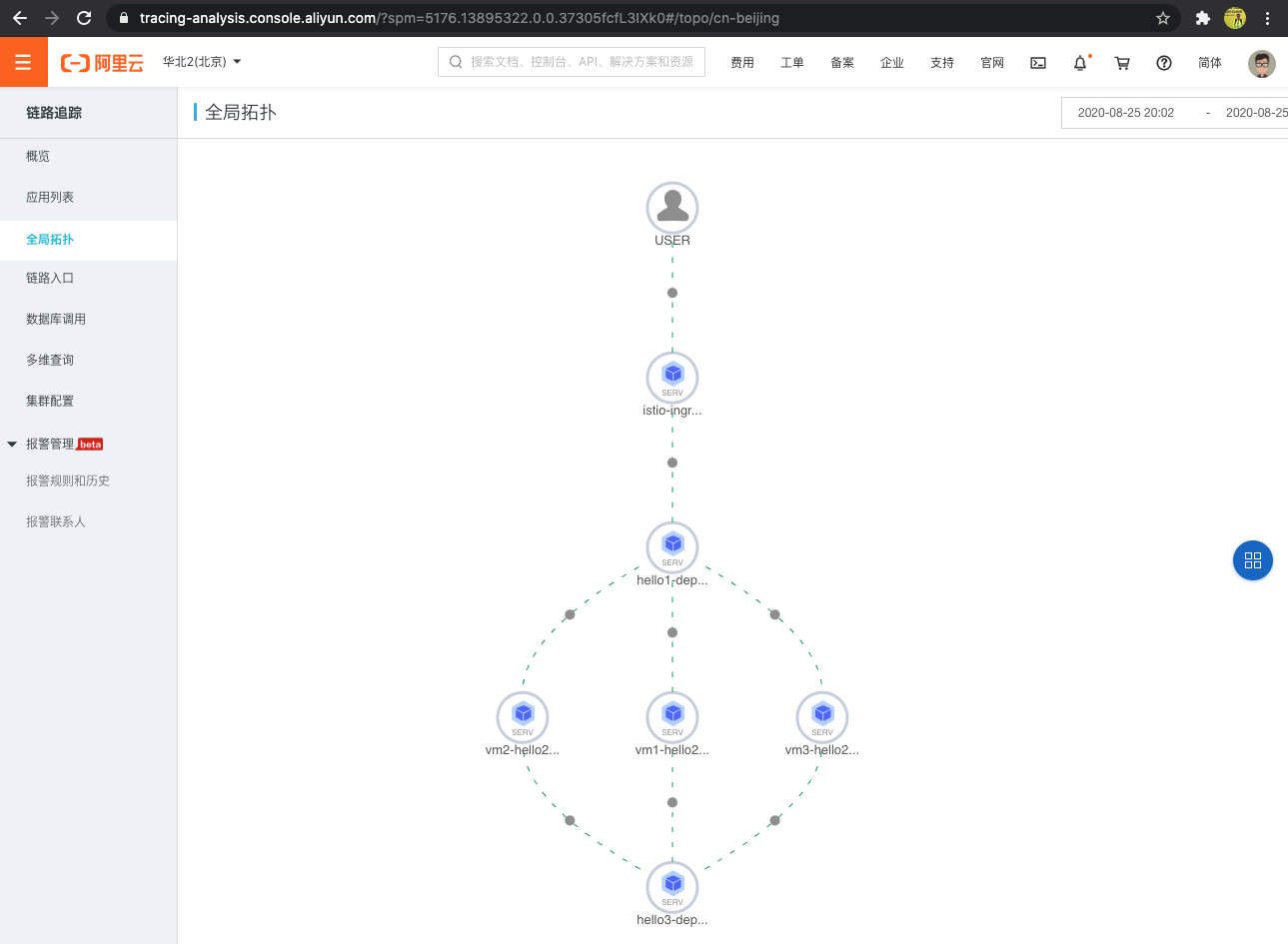

TracingAnalysis提供了全局拓撲，通過這個拓撲圖，我們可以一目瞭然地看到VM中的應用和ack容器中的POD一樣，作為端到端鏈路上的一個endpoint存在。示意如下。

Tracing

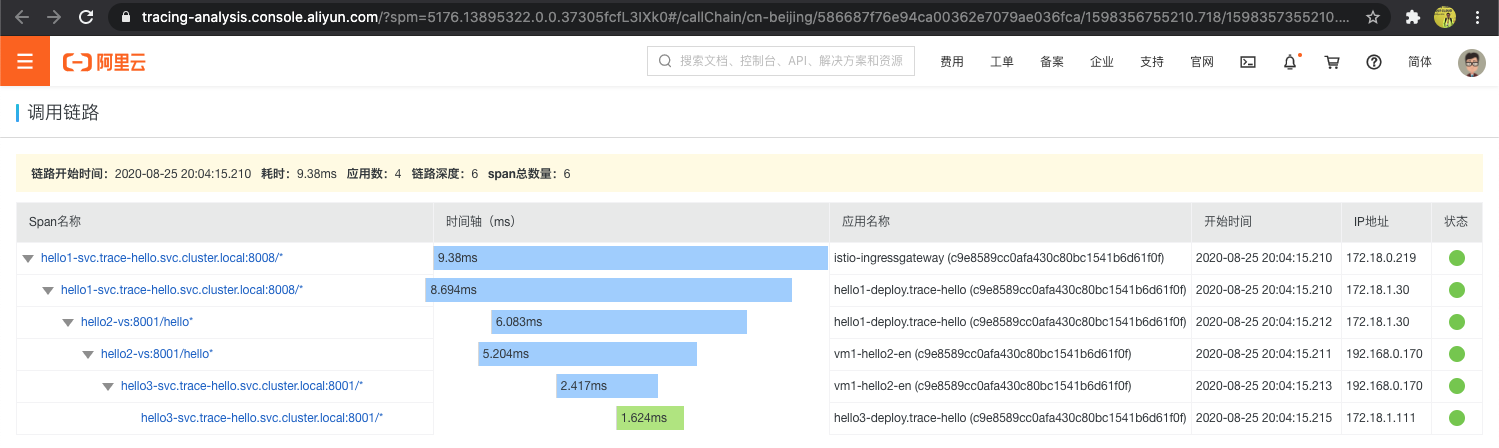

登錄TracingAnalysis或者自建zipkin系統查看tracing。如下圖所示，VM中的Sidecar上報了hello2應用鏈路的inbound和outbound數據，與hello1/hello3 POD形成完整的調用鏈路。

全鏈路聚合

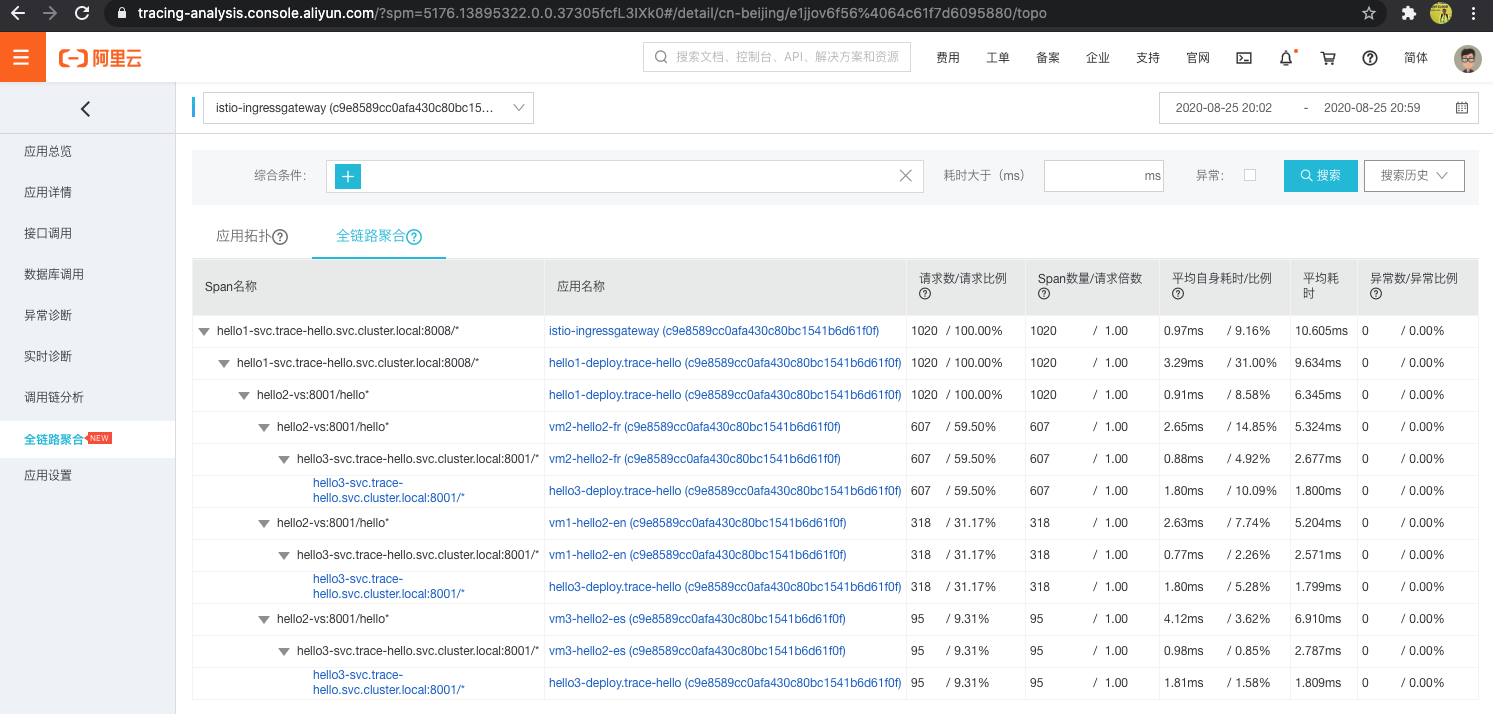

通過TracingAnalysis的全鏈路聚合，可以完整地看到hello2的三個版本vm1-hello2-en/vm2-hello2-fr/vm3-hello2-es鏈路追蹤數據的聚合信息。

到此，基於ASM的POD和VM可觀測性實踐驗證完畢。通過本篇實驗，我們可以看到，非容器應用網格化後直接具備了強大的服務可觀測性能力。

尾

由於時間和精力關係，本系列到此結束。希望在雲原生之下，服務網格能為我們的產品帶來一些不同和驚喜。
