開發與維運

企業級IaaS架構的深度解析

一、 關於雲

1. 雲產業分析

根據IDC的分析報告,美國和中國雲計算產業發展差異巨大:美國以公有云為主,SaaS最大、IaaS最小;而中國截然相反,以私有云為主,IaaS佔了大約50%的份額。

究其原因,跟中美兩國雲計算產業發展的階段、成熟度有很大關係。

中國的公有云主要使用者是小微、創新企業等。我認為IaaS公有云已經或者將要巨頭化,PaaS還有機會,SaaS會是雲計算幾大分類中的爆發點,但是要看準行業。

在諸多產業中,中國雲計算私有云市場主要的客戶來自:通訊、金融、政府。金融行業受安全、政策、法規的約束,幾乎不會選擇公有云,大型國有銀行私有云的建設步驟也很謹慎、漸進式,會首先考慮遷移非核心應用;小金融相對對新技術比較開放,會實驗一些開源的技術,如Openstack、ceph等。

政府由於“十二五”、“十三五”政策持續推動、對於政務雲建設的現實需求、統一納管基礎設施資源、節省成本等考慮,對雲計算的投入較大。

2. 國內有私有云需求的四類企業

a) 政策驅動

因為政策持續推動、創新補助、領導要求(政績)等原因,需要上雲的企事業單位、行政機關。

b) 人云亦云

不解釋,:)。

c) 新技術跟進

看見新技術的發展、成熟,希望在其中分一杯羹,也包括IDC之類的轉型企業。和上一類的區別一個是模糊的、被動的,一個是有自主想法、主動的。

d) 為業務而云

因為業務發展規模(含彈性)、統一上收資源、成本等考慮雲。主要也分兩類大型互聯網企業和傳統大型企業。

前者因為業務發展需要考慮雲計算,從成本、技術可控性考慮,會採用大量的開源技術,同時會對硬件、軟件提出改造要求,大力發展分佈式、集群技術以適應其性能、可靠性等需求。典型的代表是阿里等。

而傳統大型企業走的是另一條路,相對穩健,會選用成熟可靠的商業化解決方案為主,如虛擬化選擇VMWare。另一方面,這類企業相對比較謹慎,會以規劃諮詢、POC、招標、建設、交付、運維相對固定的模式去建設雲。典型的代表是大型央企。

3. IaaS、PaaS、SaaS分析

我把順序放過來,先說SaaS,再說PaaS,IaaS。

SaaS我認為主要會在三種情況下出現:

a) 行業SaaS

有行業屬性的SaaS,如教育、醫療、培訓等。

b) 工具化SaaS

比如workday類似的管理工具、office365類似的文檔工具等。

c) 大型企業(組織機構)內部SaaS

有些企業內部,各地/部門業務類型相對一致,使用SaaS軟件統一上收權限,節省成本等。

如我之前所說,如果找準行業、方向,SaaS可能是創業的大風口。

PaaS的實現我認為有兩種:

a) 基於商業化自動部署工具的

大型企業考慮人員技能、維護成本、可靠性等要求,較多選擇類似方案。HP、IBM、BMC等都有類似的工具。自行實現的話,可以考慮流程引擎加上腳本執行器再加部署包。

b) 基於開源框架和軟件的

選擇cloudfundry、openshift框架,加docker等技術,目前隨著相關技術的成熟,越來越受到關注。上述的幾個大外企實際上也有類似的實現。

IaaS的情況比較複雜,我認為難度主要在理清幾個頭緒:

a) 業務對於底層資源的要求、約束

聯想的架構師團隊正在做一件事情,就是梳理業界存在的十幾種主要的企業業務架構(如電商、搜索等等),分析和總結它們對於資源的各方面要求,如計算能力、IO等等。

b) 服務的設計、編排

需要從業務的承載要求、客戶消費方式、業務系統架構、部署方式、虛擬化方式、集群、資源類型做統一的規劃設計。根據對客戶現有情況的分析,尤其是IT系統現狀、痛點等,得出客戶的期望,進而設計出客戶需要的服務。

c) 服務與資源的關係

很多人搞不清楚什麼是服務,什麼是資源,甚至有個號稱雲架構師的人跟我說,他實習了對虛擬化的納管、資源調度,就是完整的雲。

資源(resource):在系統中, 基礎設施、network設備,VM、host、OS、CPU、Memory、存儲、software等等都被視作可分配資源。

服務是雲計算的核心特徵,根據業務要求等可以編排服務,使之能讓客戶消費,通常會綁定價格、SLA等一些附帶屬性。

d) 租戶與組織的關係

要想清楚,根據客戶現狀,組織與租戶怎麼對應,是1對1,1對多,還是多對多。

e) 資源調度的原則

要考慮資源調度策略、資源類型、性能要求,同時要考慮彈性的時候如何伸縮。經常會有隻能scale out,不能scale in,或者頻繁scale out、in的情況出現。那麼在考慮彈性判斷條件、算法的時候,要綜合幾種監控告警數據,如業務、資源。

二、 IaaS方案

1. IaaS架構影響因素

如我之前在群裡所說的,個人認為很多因素都會影響企業IaaS架構的選擇,主要有以下一些:

a) 企業IT發展規劃

b) 企業組織架構

c) 企業管理制度

d) 業務類型

e) 應用層次

f) 人員技能

g) 技術成熟度

h) 成本

i) 週期

j) 運維體制

k) 。。。

如果不考慮其中的某個因素,都有可能導致項目的失敗。我曾經親身經歷過,因為管理和客戶組織架構原因導致的雲項目失敗。客戶在實施雲計算建設之前,業務部門是強勢部門,IT部門是支撐部門,而在規劃和建設中忽略了客戶組織架構的影響因素。IT部門變成了雲平臺的管理者,業務部門成為相對弱勢的雲服務消費者,導致客戶內部組織架構重組、項目停滯。

2. 私有云IaaS平臺構成

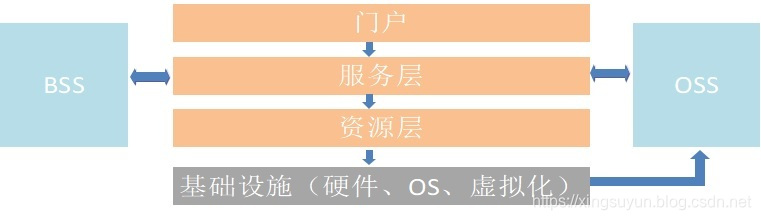

我這裡講的是廣義的雲平臺,我一般認為分成幾大部分:門戶(管理和自服務)、服務層、統一資源層(含適配器層)、基礎設施(含虛擬化),緊密相關的有BSS、OSS子系統;外部可能交互的系統有ITSM、CMDB、外部監控系統、4A系統和通知系統等。我畫了一個主要部件的草圖,方便大家理解:

a) 門戶分為管理和自服務,分別給管理員和普通用戶提供服務;用於展示基礎設施、平臺及軟件服務,並控制用戶接入方式,對用戶的訪問範圍、界面的展示方式做設定等。以便於管理員和普通用戶獲取服務的信息,申請並使用各類服務。

b) 服務層指服務構建與設計的邏輯組件,它負責定義服務的結構、流程等信息,組裝原子服務,生成業務服務,發佈到服務目錄,監控服務運行狀況等,形成完整的服務生命週期管理。業務用戶可以通過服務管理層獲取雲計算服務;管理員可以通過服務管理層監控所有服務實例的整體狀況;服務開發人員可以通過服務管理層定義和發佈服務。服務管理層將以業務服務的形式對外發布所有的服務操作接口。

c) 資源層指管理和調度軟硬件資源的邏輯組件,它負責構建資源池,生成簡單資源供應的技術服務(原子服務),定義資源運維的操作流程。為了組成資源池,一般將同質的設備集中安裝,相互連接,並通過一定的管理軟件來監管和配置。資源池由同質的一組資源組成,用戶可以通過資源管理層軟件從資源池中申請資源,指定該資源實例的配置,並管理其運行。管理員可以監控每個資源池的資源使用率,健康狀況和性能狀況。資源管理層將以技術服務的形式對外發布所有的資源操作接口。這一層要屏蔽掉虛擬化等的差異,使得上層無法感知。

d) 基礎設施包括計算、存儲、網絡,其中計算含各種異構虛擬化。

e) BSS和OSS源自電信行業的B和O,BSS負責營銷、結算等功能;OSS負責監控、安全等。不展開了。

3. 虛擬化異構

能否支持X86虛擬化異構、異構的支持廣度是衡量一個雲資源管理平臺(區別與雲服務管理平臺)的一個重要標準。目前主流的虛擬化軟件有幾種:

a) Vmware

b) Hyper-v

c) Xen

d) Kvm

e) 在kvm和xen上演化的各種版本

在此不考慮lxc等。

主要的實現思路是在資源層做統一納管,用一套接口整合,也即適配器模式,每種使用一個適配器。在實際開發中,一般接口做二次抽象。

目前最常見的異構是VMWareKVM(Openstack納管),目前有幾種途徑:

a) 自己實現,調用vcenter或vsphere的接口

推薦使用這種方式。

b) 各企業商業發行版

如,mirantis、hp hellion os商業版、racespace等,基本上不盡成熟,或者高級功能有缺陷。

c) VIO(VMWare Intergrated Openstack)

很多人跟我推薦VIO,我反對,理由有幾點:

1. 遺產系統接管。如果對於已有的VMWare虛擬化,VIO無法接管

2. 性能。VIO部署在虛擬機上,作為vcenter插件,性能無法保障。

3. VIO本質上還是Openstack的一個實現,沒有高級功能。

4. 如果需要SDN,要集成NSX,成本等各方面都需要考慮。

4. 小機與X86異構

除了X86虛擬化異構,還要考慮小機(主要是IBM power)、物理機、虛擬機的供應,這時也要考慮小機的納管需求。採用的方式也是在資源層統一納管,但接口會有獨特性,一般用流程引擎調HMC解決。

5. Openstack及其應用場景

Openstack現在持續火熱,各大廠商都在積極參與,本人也參加過openstack峰會。結合工作中的實際,我認為Openstack長期來講是個好東西,適合一定場景的應用範圍,但並不普適。可以應用在:

a) 開發測試環境

b) 非關鍵業務

c) 科研實驗環境

我認為Openstack需要解決的問題有:

a) 穩定性

b) 可升級

c) 高級功能,如HA等

d) 遺產接管

此外,我認為Openstack存在貪多求快的問題,面鋪的廣,不夠紮實,主要使用的還是那幾個核心模塊。

6. SDN不是企業級私有云基本需求

我曾經設計了一個集成SDN和NFV(部分功能,如SLB、VFW等)對的拓撲設計器,但在具體的企業級客戶中,並沒有太多客戶迫切需要SDN。都會提到、以後擴展到SDN的實現,而不是眼前。

我認為SDN主要應用在幾個場景:

a) 公有云,租戶定義私有網絡

b) 私有云,需要頻繁變更網絡拓撲的環境,如開發測試、科研等

c) 電信、IDC等

7. 雲管平臺部署架構

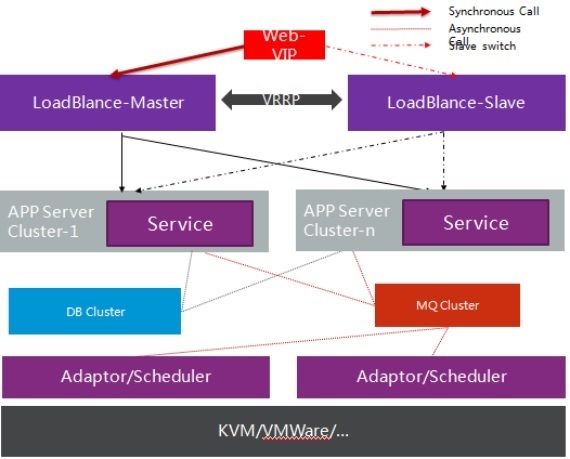

雲管平臺的部署和普通的SaaS網站沒有什麼不同,都是SLB加HA,後端應用集群、數據庫集群,一般沒有很大的壓力。

三、 雲不一定節省成本(我知道我說在這個可能很多同行要扔搬磚,可是作為一個駕狗獅,雖千萬人吾往矣。。。)

1. 規劃、設計和建設週期長。雲平臺要承載所有準備上雲的業務系統,考慮因素較多,如前述。

2. 前期採購成本高,前期資源池建設採購的設備數量較多,佔用大量的機房、電源等資源,投資和運維成本均較高,一定時間內會閒置。前期規劃能力不足,也會造成資源浪費。

3. 對企業的組織管理制度可能會有調整、單體人員技能會有較高要求,造成行政和人員成本升高。

4. 管理維護成本高、維護力量無法分層:維護人員要分成不同的團隊,分別管理雲平臺和業務,必須熟悉平臺所涉及的所有的軟硬件資源,維護效率不高

5. 人云亦云,並不少見,尤其是資源池較小的情況下,純屬浪費。
