概述
本文將介紹ASM入口網關(ingressgateway)支持協議轉碼的能力，使用戶及其客戶端可以使用HTTP/JSON訪問服務網格內的gRPC服務。
ASM入口網關可將HTTP/JSON轉碼為gRPC。完整的http請求、grpc轉碼，以及grpc請求流程，如下圖所示。
- ASM控制平面下發用於grpc轉碼的EnvoyFilter、用於路由到gRPC服務端口的規則配置Gateway和VirtualService到ASM入口網關，入口網關接收後即時加載生效。
- 入口網關收到用戶或其客戶端http協議的請求後，將進行路由規則匹配和協議轉換，然後以grpc協議請求服務網格內的gRPC服務。
- 入口網關收到後端服務的grpc響應，再將其轉換為http的響應返回給請求方。
原理和目標
Envoy作為ServiceMesh數據平面的proxy組件，內置了多種http擴展過濾器，本文涉及的是其中的http到grpc的轉碼器。為了啟用這個過濾器，Envoy定義了相應的過濾器協議config.filter.http.transcoder.v2.GrpcJsonTranscoder。為此，ServiceMesh的控制平面需要定義一個EnvoyFilter來聲明在什麼地方哪個階段啟用這個過濾器，然後下發這個EnvoyFilter在指定環節啟用轉碼器。另一方面，這個轉碼器需要知道grpc服務的具體協議，包括描述grpc服務的Proto Descriptors文件、grpc服務全名列表。
Envoy是ServiceMesh入口網關的核心組件。因此，實現入口網關轉碼的關鍵任務就是生成這個用於grpc轉碼的EnvoyFilter。
由於EnvoyFilter的定義較為複雜，從頭寫一個這樣的EnvoyFilter比較費時費力且容易出錯，本文提供了自動化生成EnvoyFilter的工具grpc-transcoder(https://github.com/AliyunContainerService/grpc-transcoder)，一方面保證EnvoyFilter的定義正確，另一方面可以節省你的時間以及省去編寫EnvoyFilter的痛苦。
實戰
1 gRPC服務
如下圖所示，通常用戶的gRPC服務是從protobuf格式的gRPC服務協議文件.proto的定義開始的。grpc-service-project封裝grpc接口並完成實現，後續步驟包括構建鏡像，編寫Deployment，最終通過ASM，將grpc服務以POD的形式部署到ACK集群。
為了支持http轉碼grpc，需要確認.proto中是否定義了支持轉碼的聲明。這裡以hello-servicemesh-grpc示例中的proto為例，示意如下。
import "google/api/annotations.proto";
service LandingService {
//Unary RPC
rpc talk (TalkRequest) returns (TalkResponse) {
option(google.api.http) = {
get: "/v1/talk/{data}/{meta}"
};
}
...
}
message TalkRequest {
string data = 1;
string meta = 2;
}其中，5-7行是為了支持轉碼新增的聲明，第1行是引入相應能力的.proto聲明。如果你的.proto中沒有相關聲明，請補充。這裡需要提示的是，補充這個.proto只是為了生成pb(Proto Descriptors)文件，補充後並不影響grpc-service-project及後續步驟。
2 生成Proto Descriptors文件
這裡以hello-servicemesh-grpc為例，使用protoc命令從landing.proto生成landing.proto-descriptor文件。如果沒有安裝protoc請在此處下載。
# https://github.com/AliyunContainerService/hello-servicemesh-grpc
proto_path={path/to/hello-servicemesh-grpc}/proto
# https://github.com/grpc-ecosystem/grpc-gateway/tree/master/third_party/
proto_dep_path={path/to/third_party}
protoc \
--proto_path=${proto_path} \
--proto_path=${proto_dep_path} \
--include_imports \
--include_source_info \
--descriptor_set_out=landing.proto-descriptor \
"${proto_path}"/landing.proto
```
#### 3 生成EnvoyFilter
此時，我們已經有了Proto Descriptors文件`landing.proto-descriptor`。接下來，通過[**grpc-transcoder**](https://github.com/AliyunContainerService/grpc-transcoder)生成EnvoyFilter。調用接口的示意請求如下。
```bash
grpc-transcoder \
--version 1.7 \
--service_port 9996 \
--service_name grpc-server-svc \
--proto_pkg org.feuyeux.grpc \
--proto_svc LandingService \
--descriptor landing.proto-descriptor
```
參數說明：
- `version`：由於ASM是託管集群，因此需要保證版本升級對EnvoyFilter的影響。因此這個參數是必選值。

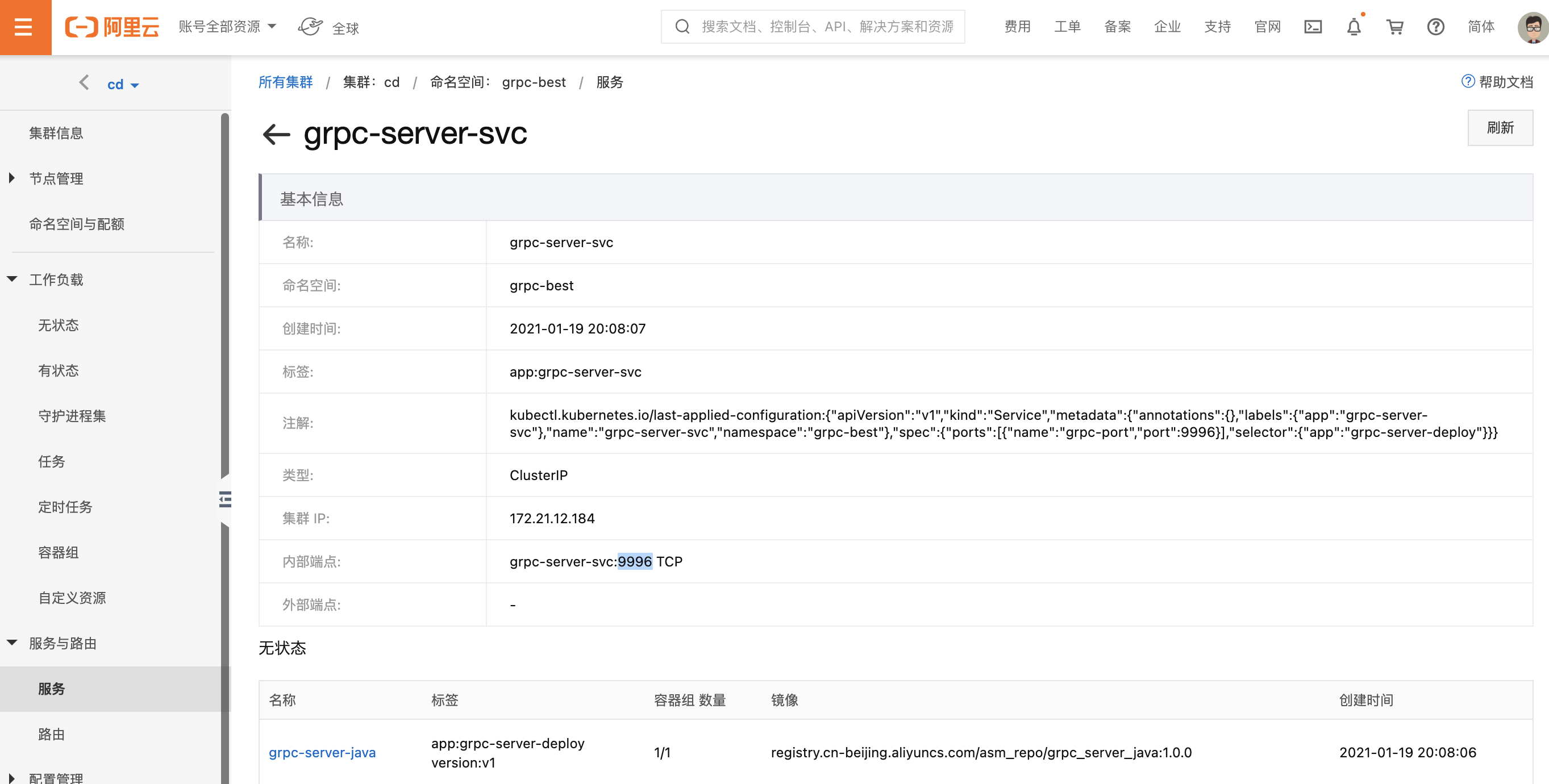

- `service_port`：對應的grpc服務(詳見下圖)端口。
- `service_name`：對應的grpc服務(詳見下圖)名稱。
- `proto_pkg`：對應的grpc服務`.proto`中包名的定義。
- `proto_svc`：對應的grpc服務`.proto`中服務名的定義。
- `descriptor`：Proto Descriptors文件本地路徑。
使用上述請求自動生成的EnvoyFilter(`grpc-transcoder-envoyfilter.yaml`)如下。
```yaml
#Generated by ASM(http://servicemesh.console.aliyun.com)
#GRPC Transcoder EnvoyFilter[1.7]
apiVersion: networking.istio.io/v1alpha3
kind: EnvoyFilter
metadata:
name: grpc-transcoder-grpc-server-svc
spec:
workloadSelector:
labels:
app: istio-ingressgateway
configPatches:
- applyTo: HTTP_FILTER
match:
context: GATEWAY
listener:
portNumber: 9996
filterChain:
filter:
name: "envoy.filters.network.http_connection_manager"
subFilter:
name: "envoy.filters.http.router"
proxy:
proxyVersion: ^1\.7.*
patch:
operation: INSERT_BEFORE
value:
name: envoy.grpc_json_transcoder
typed_config:
'@type': type.googleapis.com/envoy.extensions.filters.http.grpc_json_transcoder.v3.GrpcJsonTranscoder
proto_descriptor_bin: Ctl4ChVnb29nbGUvYXBpL2h0dHAucHJ...
services:
- org.feuyeux.grpc.LandingService
print_options:
add_whitespace: true
always_print_primitive_fields: true
always_print_enums_as_ints: false
preserve_proto_field_names: false
```
#### 4 ASM入口網關啟用轉碼器

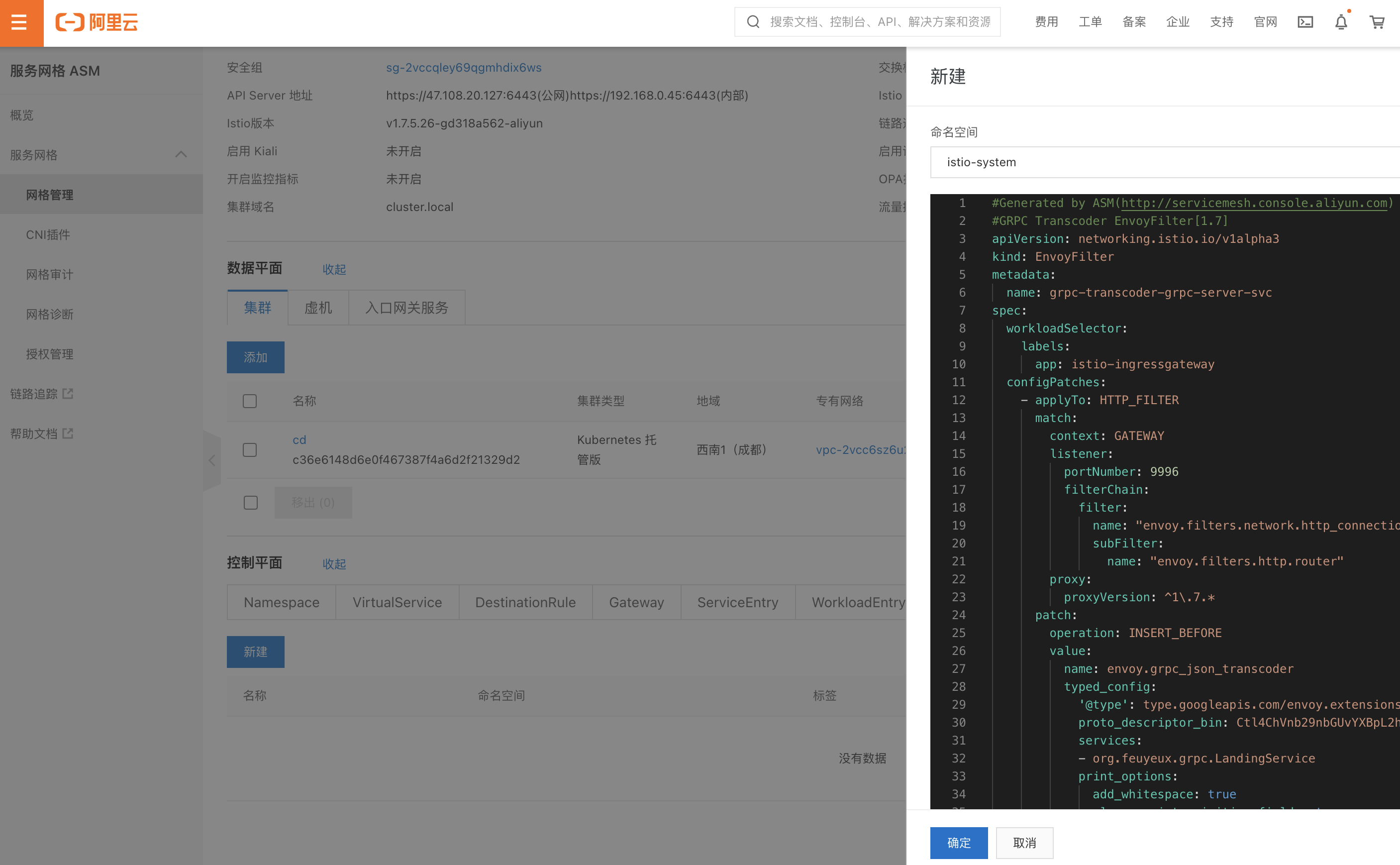

通過工具生成EnvoyFilter後，我們通過ASM管控臺提交生成的EnvoyFilter(`grpc-transcoder-envoyfilter.yaml`)，轉碼器將即時生效。

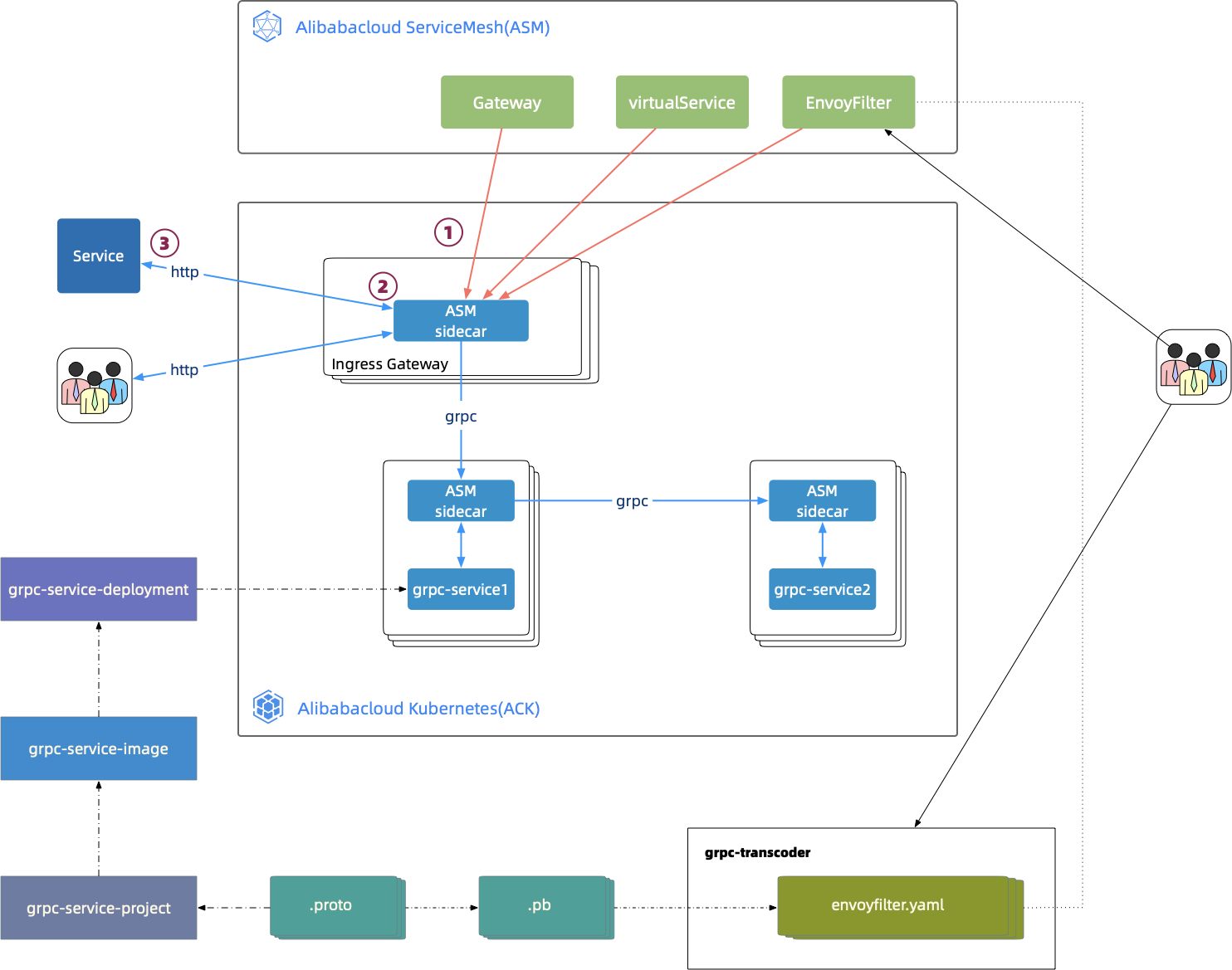

上述操作相當於執行命令`kubectl --kubeconfig mesh_config -f grpc-transcoder-envoyfilter.yaml -n istio-system`。到此，配置的步驟就完成了，完整的流程示意圖如下。
#### 5 envoy配置校驗
接下來我們校驗入口網關的envoy配置是否生效。依次執行如下命令，驗證envoy動態配置中是否包含解碼器GrpcJsonTranscoder的配置：
```bash
#獲取入口網關POD名稱
ingressgateway_pod=$(kubectl get pod -l app="istio-ingressgateway" -n istio-system -o jsonpath='{.items[0].metadata.name}')
#時間戳
timestamp=$(date "+%Y%m%d-%H%M%S")
#獲取envoy動態配置並保存到dynamic_listeners-"$timestamp".json
kubectl -n istio-system exec $ingressgateway_pod \
-c istio-proxy \
-- curl -s "http://localhost:15000/config_dump?resource=dynamic_listeners" >dynamic_listeners-"$timestamp".json
#確認配置中存在GrpcJsonTranscoder
grep -B3 -A7 GrpcJsonTranscoder dynamic_listeners-"$timestamp".json
```
envoy動態配置中應包含類似如下的配置：
```json
{
"name": "envoy.grpc_json_transcoder",
"typed_config": {
"@type": "type.googleapis.com/envoy.extensions.filters.http.grpc_json_transcoder.v3.GrpcJsonTranscoder",
"services": [
"org.feuyeux.grpc.LandingService"
],
"print_options": {
"add_whitespace": true,
"always_print_primitive_fields": true
},
...
```
#### 6 功能校驗
最後，我們進行功能校驗，驗證HTTP請求網格內GRPC服務。
我們再次給出grpc服務接口的定義：
```protobuf
rpc talk (TalkRequest) returns (TalkResponse) {
option(google.api.http) = {
get: "/v1/talk/{data}/{meta}"
};
}
```
為了驗證響應信息，這裡給出`.proto`中定義的響應聲明：
```protobuf
message TalkResponse {
int32 status = 1;
repeated TalkResult results = 2;
}
message TalkResult {
//timestamp
int64 id = 1;
//enum
ResultType type = 2;
// id:result uuid
// idx:language index
// data: hello
// meta: serverside language
map kv = 3;
}
enum ResultType {
OK = 0;
FAIL = 1;
}
```
依次執行如下命令，驗證這個grpc服務接口可以通過HTTP請求入口網關實現調用：
```bash
#獲取入口網關IP
INGRESS_IP=$(k -n istio-system get service istio-ingressgateway -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
#http請求入口網關的9996端口,/v1/talk/{data}/{meta}路徑
curl http://$INGRESS_IP:9996/v1/talk/0/java我們應該得到如下響應：
{
"status": 200,
"results": [
{
"id": "699882576081691",
"type": "OK",
"kv": {
"data": "Hello",
"meta": "JAVA",
"id": "8c175d5c-d8a3-4197-a7f8-6e3e0ab1fe59",
"idx": "0"
}
}
]
}
