在 Vivado 中综合wujian100

1. 下载相应的工程

dingding的群文件 wujian100_open_vivado(2018.03)_flow_20191105A.rar
文件结构如下：

分别是 建立工程的 tcl 脚本， xdc 管脚分配和约束， readme文档

2. 放置文件

按照 readme 的说明，

1. copy “wujian100_open_timing.xdc” to wujian100_open/fpga/xdc
2. copy “wujian100_open_vivado.tcl” to wujian100_open/fpga/vivado

3. 打开 vivado ，运行 tcl 脚本

请自行配置 vivado

运行 wujian100_open_vivado.tcl， 注意文件的位置

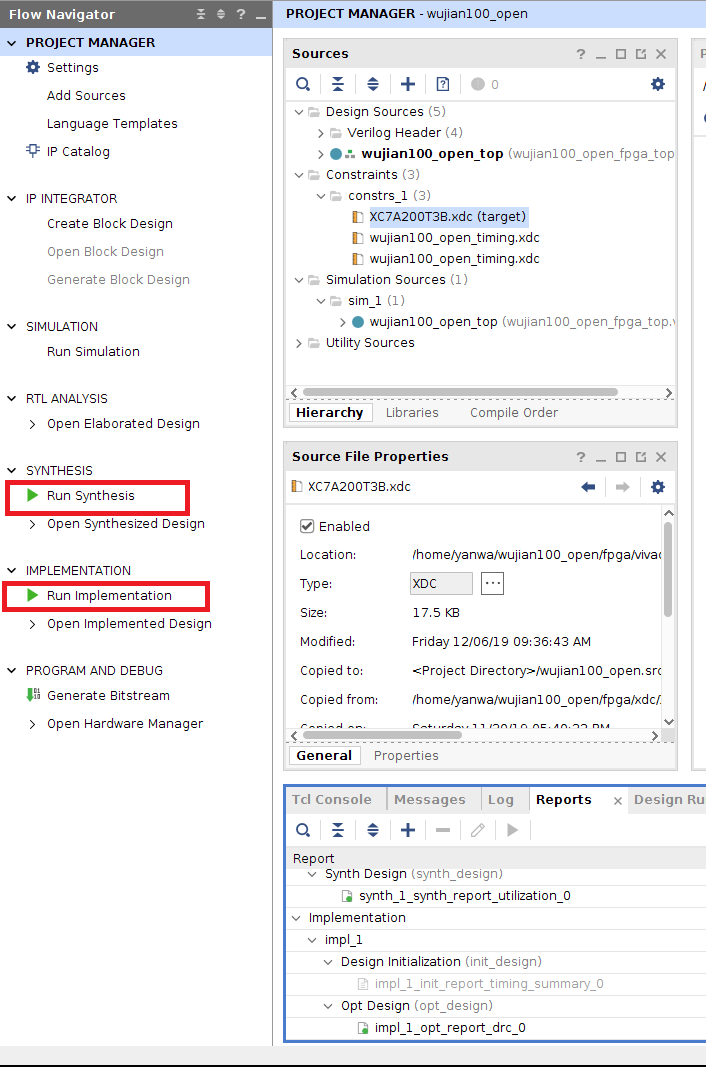

4. 导入成功之后就可以 run synthesis 和 run implementation 了，

5. 结果

时长

Package

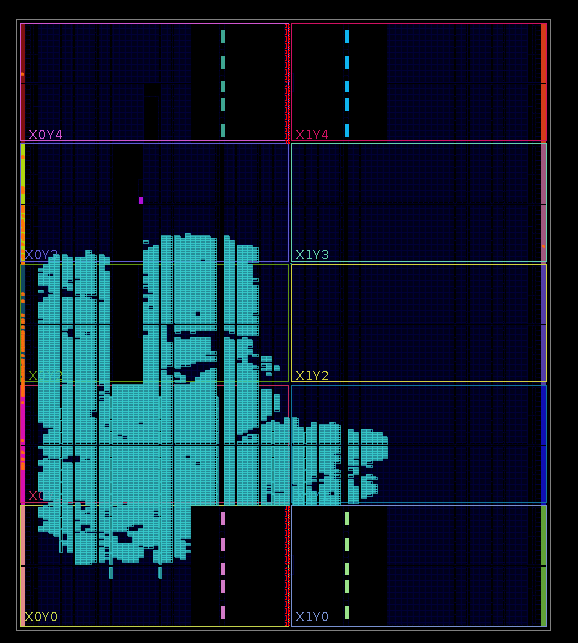

P&R

Timing

bitstream

6. 备注

印象中出现了违背约束的情况，我是换用了 xc7a200t3b.xdc 这个文件综合的，注意设置 jtag clock routing的约束

 set_property CLOCK_DEDICATED_ROUTE FALSE [get_nets PAD_JTAG_TCLK_IBUF]

看到xdc就能猜到，完整的芯片功能是什么样的了，期待进一步开源。
