CB6121 EVB 开发板速率测试方法

测试准备

这里使用CB6121 V1.0开发板，基于 BLE SDK V1.1.0版本，使用了两块开发板互连,进行速率测试，主要的测试环境如下表1所示：

表1 速率测试环境

1下载资源包中的shell_test.hexf镜像，如下图1所示配置开发板A MAC地址为01:02:03:04:06,配置B MAC地址为01:02:03:04:05:05，加载完镜像后，按照<>，下载到开发板A及开发板B

图 1 开发板MAC地址设置

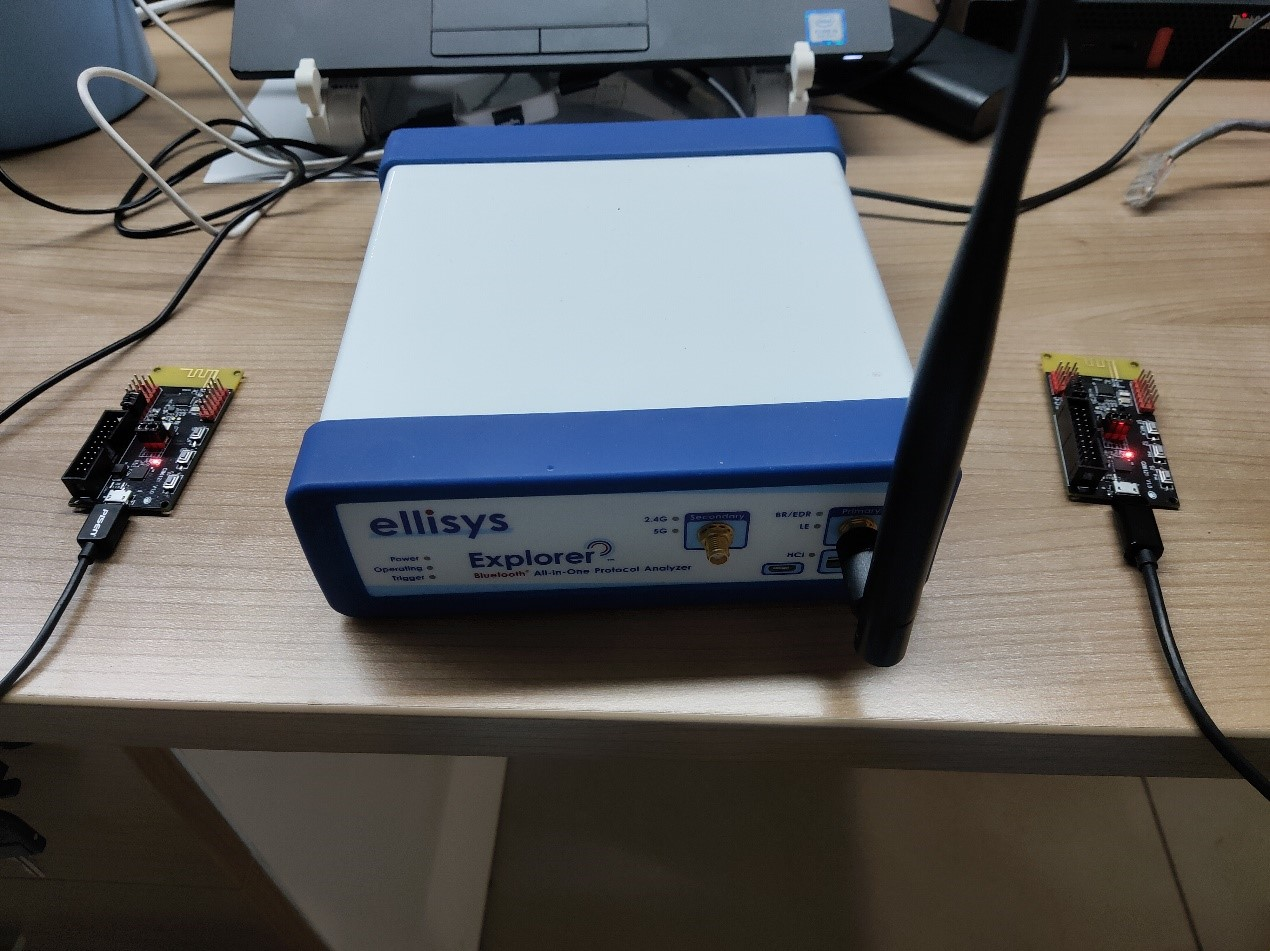

2 若没有抓包分析仪，则直接进行第 4 步，用户最终可通过开发板 A 输出的 log 信息，大致测试传输速率；否则如下图2所示，将抓包仪置于两设备间，搭建测试环境

图2 BLE 速率测试环境搭建

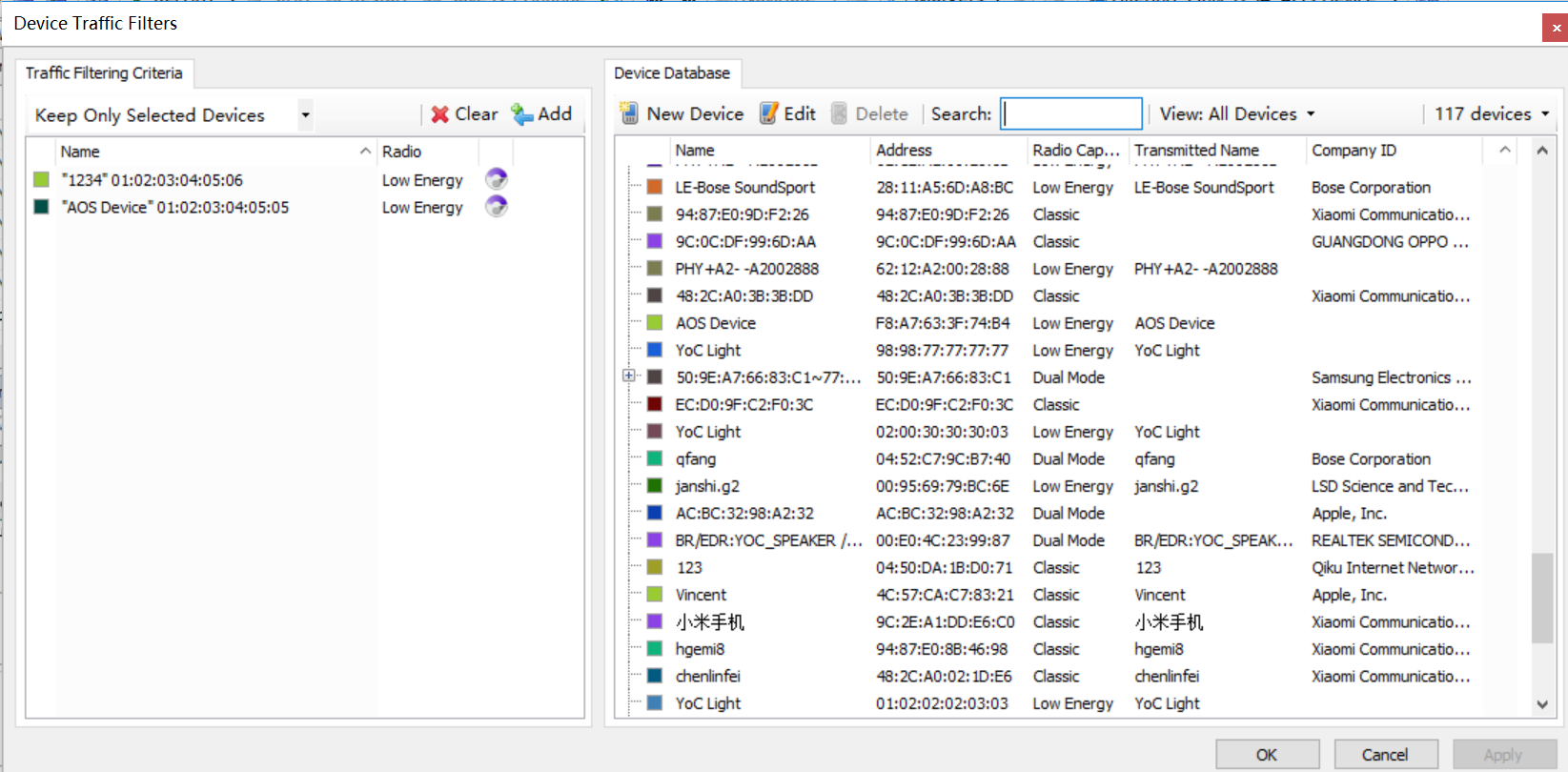

3 如下图3所示，打开 Ellisys 软件在过滤窗口输入两个开发板的 MAC 地址，点击开始抓包

图 3 MAC地址过滤

4 按照如下步骤对两块开发板进行配置，使设备 A 作为 server，通过 GATT notification 发送 1000KB 给设备 B,这里使用 MTU 值为 247，连接间隔为 20ms

设备A 输入 ble init

设备 A ble gatt-transport-test-config 0 1 0 0 0 1024000 (最后一个参数为发包大小，用户可调整)

设备 A 输入ble adv conn 050300180118050931323334

设备B 输入ble init

设备B 输入ble gatt-transport-test-config 1 1 0 14 0 1024000

设备 B 输入ble connect 01:02:03:04:05:05 public 0x10 0x10 0 0x190

提示连接成功后：

设备B输入ble gatt-exchange-mtu

设备B输入ble gatt-subscribe 0x11 0

设备A输入ble conn-update 0x10 0x10 0 400（调整连接参数，第一个0x10为连接间隔最小值，第二个0x10为连接间隔最大值，第三个0为lantency,第四个400为timeout时间）

设备A输入ble gatt-transport-test-op 1

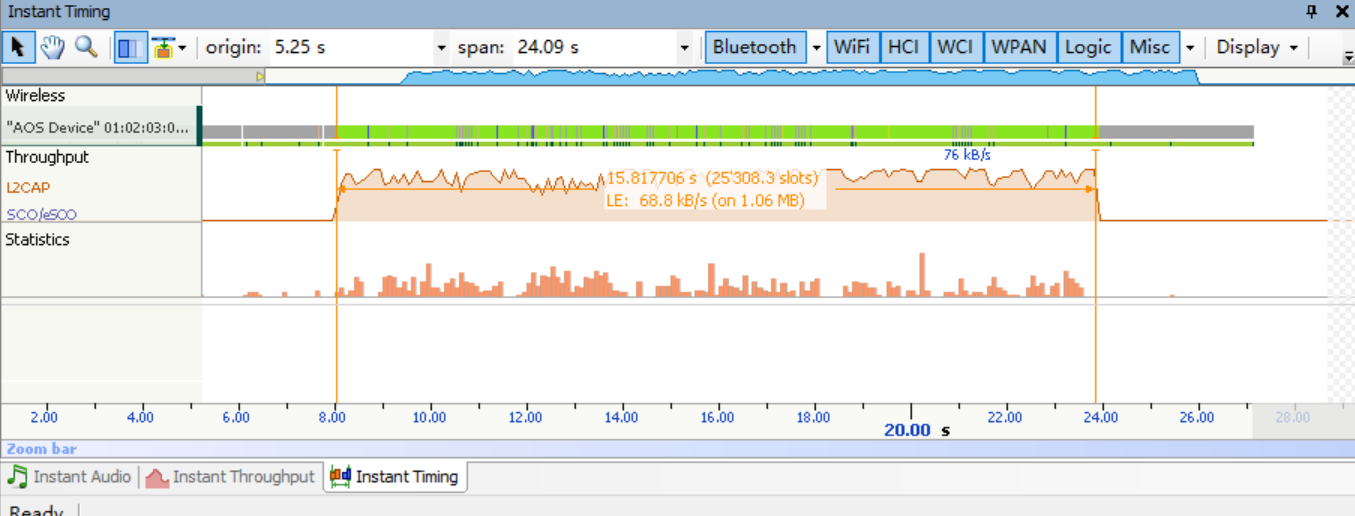

抓包结果如下图4所示，在使用MTU 为247，连接间隔为20ms的情况下，设备A在15.817706s内向设备发送了1.06MB字节的数据，平均传输速率为68.8Kb/s

图 4 传输速率抓包结果

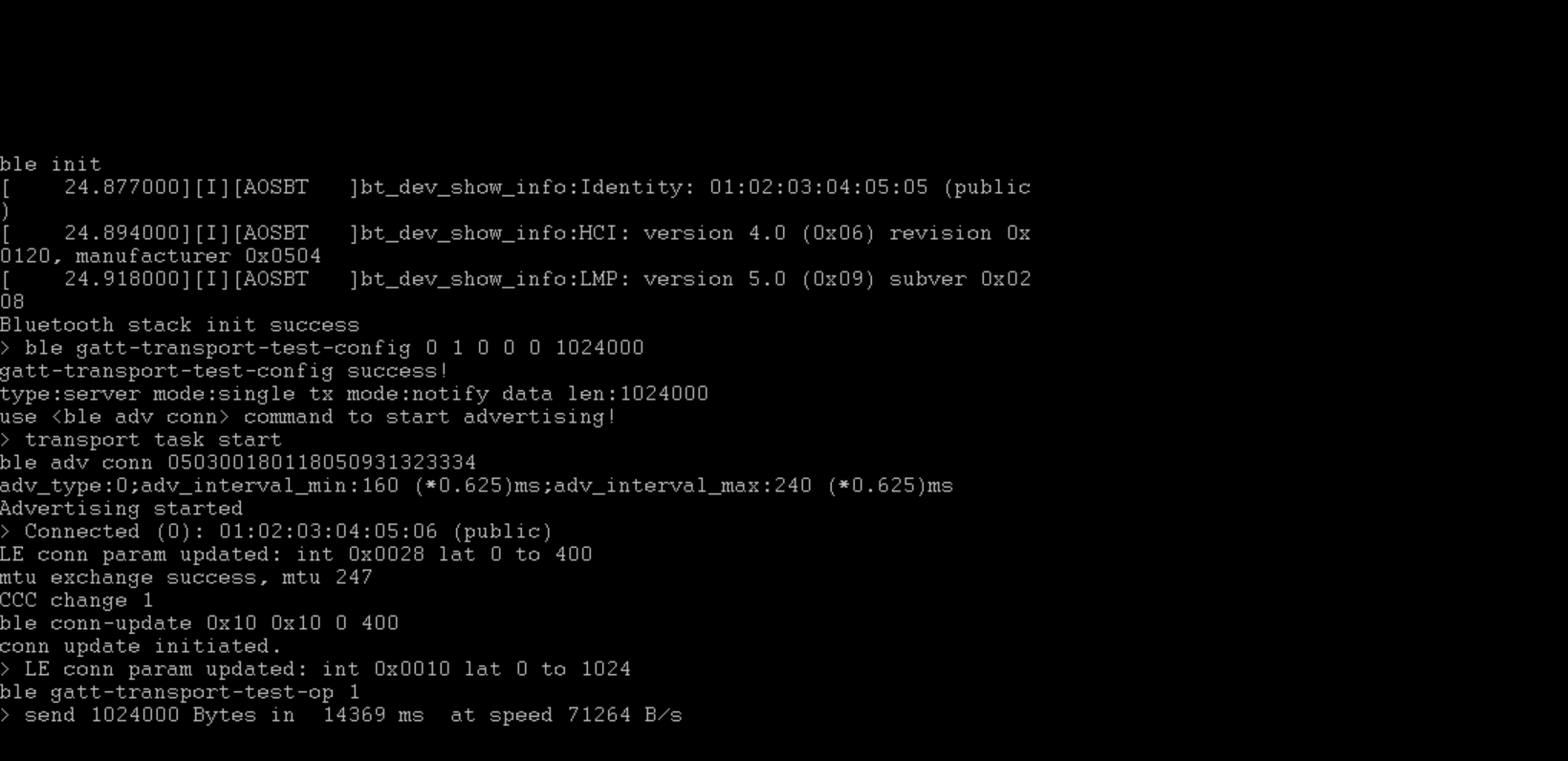

若用户没有抓包设备，可通过观察设备 A 的 log 查看传输速率，如下图5所示，发包速率大致为 69.594kB/s（在条件允许的情况下，推荐使用抓包仪进行分析，精度更高）

图 5 设备A log

以上测试所需的文档<>，以及开发板镜像资源请加钉钉群获取
