​1．背景

SRE運維團隊致力於通過自動化來提高運維的工作生產效率，推動向智能化運維方向迭代轉變，解決傳統運維的痛點。傳統運維雖具有完整的運維體系，但運維方式各異，運維操作複雜，耗時長。如何提高混合雲項目的運維效率，提高運維附加值和客戶滿意度，仍是我們的攻堅難題。

主要需面對以下幾點挑戰：

• 客戶業務的快速發展與演進，傳統運維滯後性被拉大

隨著客戶業務的發展和業務模式的不斷演進，業務數據量也在逐年增加。給運維帶來了更多機會與挑戰，如何保障雲內數據、雲內外業務交互的穩定、安全、高效運行，是運維人員值得思考的問題。

• 平臺各系統運行復雜，運維學習成本提高

隨著雲平臺雲產品版本的快速迭代，熟悉平臺難度加大，隨著雲產品版本更迭和新功能的出現，新手學習的成本提高，熟悉雲平臺的各種運維操作難度加大。但不能從根本上解決快速賦能運維能力的問題。所有一切將會引發一連串的“蝴蝶效應”，甚至引發項目高風險或P級故障出現，將會直接影響客戶雲上業務的正常使用。

• 運維人員能力參差不齊，運維操作複雜

目前運維方式存在人工經驗判斷、平臺各種手工操作、處理問題低效、故障應急處理耗時長等主要問題。由於系統的複雜性，技術人員在操作平臺運維時，會浪費大量的時間在機器登入、工具使用等基礎問題指導上。登錄之後又面臨各種增刪改查操作指令的不統一。隨著運維長時間的消耗，也會引起現場運維人員的心神俱疲，無法專注線上操作。尤其是面對一些沒有經驗的駐場或客戶，常常會出現找不到目標機器，命令敲錯等現象，使得整體運維低效和安全隱患頻發。



綜合以上關於客戶、平臺、運維三方面的運維問題， 提高運維效率、降低運維人員學習成本是當前的主要任務。在此大背景下，推出了SRE-CLI工具，該工具是一款支持shell功能、命令補全、問題診斷、故障止血等功能的srecli工具，逐步解決和完善當前的問題現狀。



2．SRE-CLI基本介紹

SRE Command Line Interface (SRE CLI) 是一種運維工具，讓您能夠在命令行Shell 中使用命令對混合雲進行運維操作。僅需最少的配置，即可使用 SRE CLI 運行命令，以便從終端程序中的命令提示符實現日常運維過程中複雜的命令。基於SRE 在日常工作中的問題處理、故障應急沉澱的“老中醫”的經驗，並通過命令行工具的方式集成在混合雲中，無需配置，即可運行SRE CLI，通過簡單命令，實現日常運維過程中複雜操作。

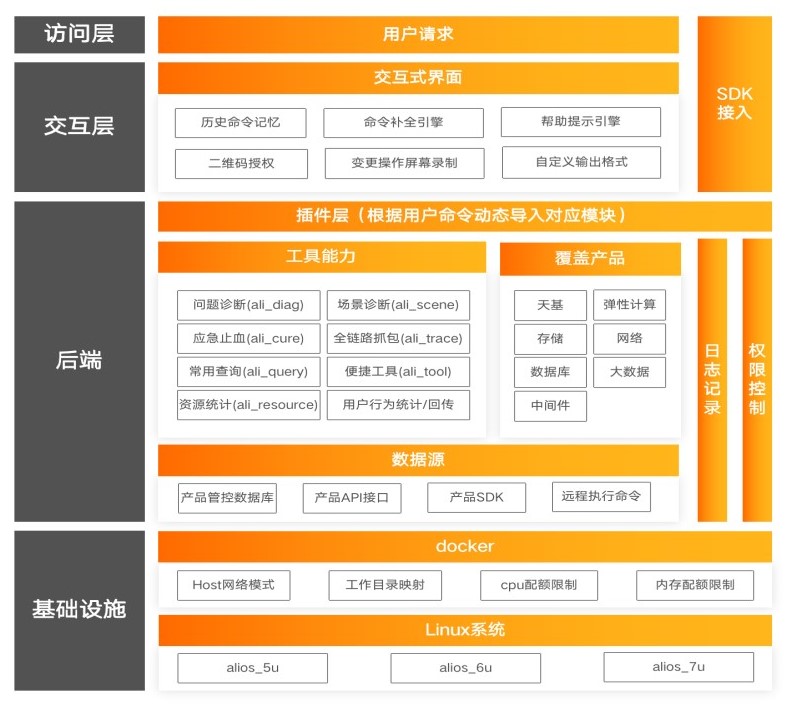

SRE-CLI交互能力模型如下圖所示。

圖1

CLI交互能力模型，主要是由訪問層、交互層、後端、基礎設施四個部分組成。首先終端用戶通過登錄SRECLI後，進入交互層界面，通過選擇相應的場景指令和輔助功能完成指定的動作，該動作會調用後端的各工具能力，以及數據源中數據，通過基礎設施層進行計算，計算診斷的結果將直接輸出至終端CLI黑屏界面上，完成一整個交互流程，

如下圖所示。

圖2

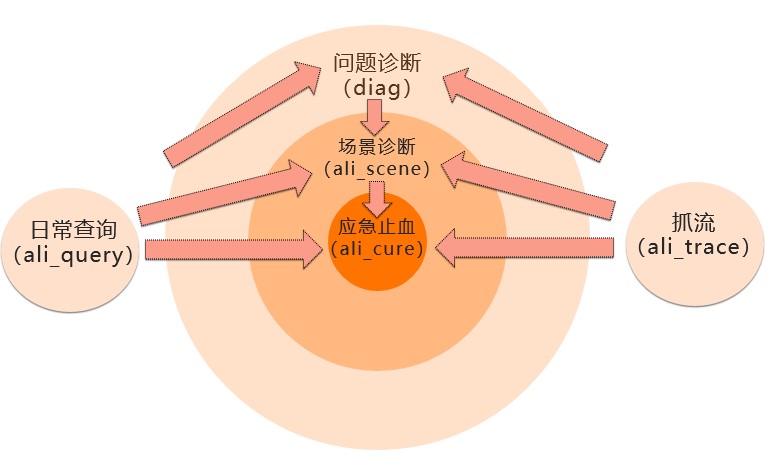

• 問題診斷（ali_diag）

服務單、工單、故障單中提煉高頻操作，將常用操作、問題&故障點工具化成原子項。通過日常運維查詢產品原子項，問題點、故障點、快速查詢關鍵指標去定位問題點。

圖3

• 場景診斷（ali_scene）

以故障場景沉澱出一系列排查思路，以“三板斧”形式輸出，精確定位問題所在。在此基礎上進行故障點組裝、故障精確定位。

圖4

• 應急止血（ali_cure）

真實故障和風險止血恢復手段沉澱，發生並解決方案確定後，需要快速恢復，恢復動作包括重啟、降級、限流、切換等。幫助客戶業務快速恢復。

• 日常查詢（ali_query）

日常查詢、關聯數據展示、常用信息獲取，通過精確的查詢方式，查詢雲內IP地址定位對應的產品、路由、容量、策略等信息。目前覆蓋物理網絡的各類IP維度查詢。

• 智能抓流（ali_trace）

滿足CLI在雲平臺內各點抓包的能力，通過定製化的抓包組合命令，快速落在抓包點，進行指定的進或出方向的網絡流量抓包。覆蓋經典網絡類型抓包、VPC網絡類型抓包兩種。

3．Cli-Net概念

Cli-Net是CLI體系中的一個分支功能，主要負責處理混合雲內物理網絡方向的診斷排查，通過統一格式的指令，在物理網絡環境中進行具體方面的排查診斷。Cli-Net主要覆蓋混合雲物理網絡四大方面，包括雲內通用網絡設備性能診斷、雲邊界網絡狀態診斷、雲內網絡狀態診斷、物理機網絡狀態診斷。涉及雲內所有產品物理機和交換機網絡運行狀態，以及互聯網、雲外IDC網絡等雲外網絡訪問雲內網絡的排查診斷，具體診斷覆蓋如下表所示。



4．Cli-Net主要功能

• 快速登錄網絡設備

通過CLI工具訪問天基查詢，快速獲取交換機IP地址，並通過CLI工具內置的“密碼庫”依次遍歷通用密碼快速登錄到網絡設備上，如果通用密碼遍歷均不成功，則判斷為已被修改成項目個性密碼。則CLI工具提示請向用戶申請並授權後輸入個性密碼，手動“填入個性密碼”，再執行後續內容。

通過該功能，能夠節約查詢交換機IP地址和登錄密碼的時間，方便網絡設備的登錄。

圖5

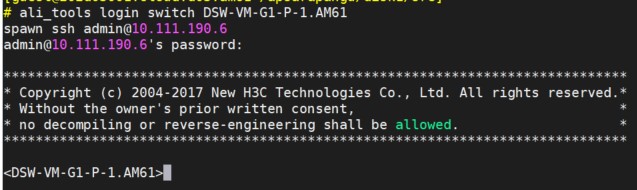

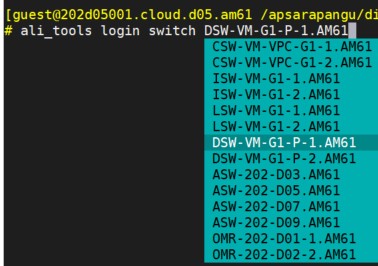

演示指令：ali_tools login switch $交換機角色名稱

圖6

• 通用網絡設備性能診斷

Cli-Net能夠檢查交換機自身硬件運行指標性能，例如cpu、板卡、溫度、風扇、內存、電源狀態。

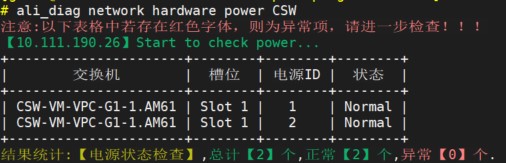

圖7

演示指令：

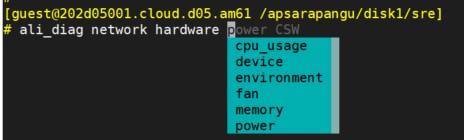

ali_diag network hardware COMMAND  [cpu_usage]  [device] [environment]  [fan]  [memory] [power]

圖8

• 雲邊界網絡互聯狀態診斷

雲平臺交換機ISW、CSW、DSW、ASW、LSW之間的互聯物理鏈路健康檢查。具體檢查各角色之間經典鏈路互聯狀態，VPC專線鏈路互聯狀態和互聯光衰狀態。

圖9

演示指令：

ali_diag network interface COMMAND  [classic_link]  [transceiver]  [vpc_link]

圖10

• 雲內網絡互聯狀態診斷

雲平臺交換機路由協議互聯狀態檢查，通過檢查BGP和OSPS協議狀態，如異常則直接輸出異常狀態。

圖11

演示指令：

ali_diag network route [bgp] [ospf]

圖12

• 連通性狀態診斷

雲平臺物理服務器、交換機等連通性檢查。通過ping針對某個物理機名、集群名、交換機等進行連通性測試。

圖13

演示指令：

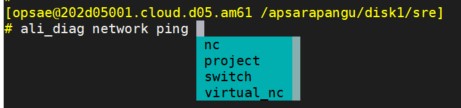

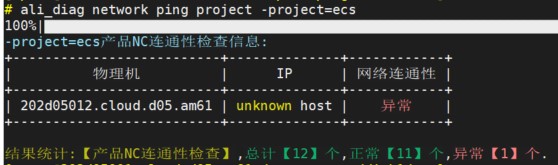

ali_diag network ping COMMAND  [nc]  [project]  [switch]  [virtual_nc]

圖14

5．Cli-Net場景診斷

Cli-Net場景集合了混合雲物理網絡中主要的業務數據流方向途徑的檢查點，通過Cli-scene場景中指定的排查指令，通過一鍵診斷的方式，快速排查物理網絡環境的各種檢查項狀態，檢查診斷項主要分為五個場景：單機自檢、核心網絡方向診斷、專線方向診斷、公網方向診斷、物理虛擬方向診斷。

具體功能如下表所示：



6．Cli-Net場景結構

• 單機全量自檢場景結構如下圖所示。

圖15



• Core-network場景結構如下圖所示。

圖16

• Private direction場景結構如下圖所示。

圖17

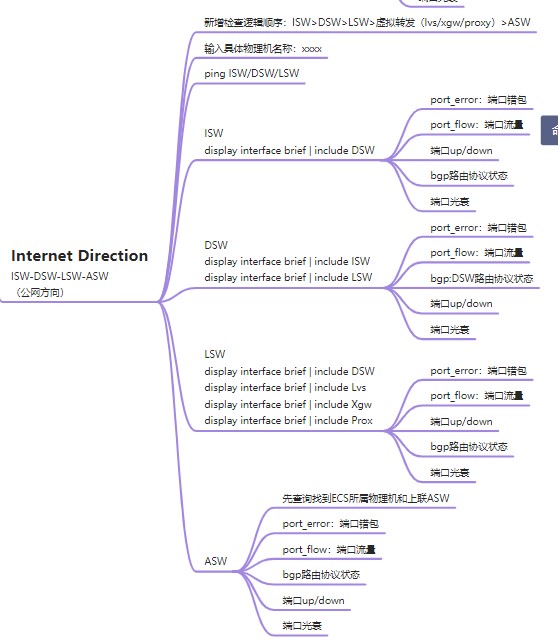

• Internet Direction場景結構如下圖所示。

圖18

診斷指令：

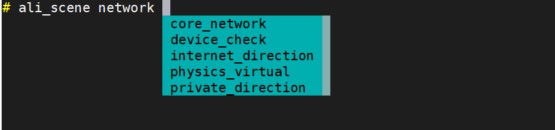

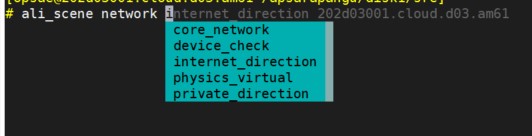

ali_scene network COMMAND  [core_network]  [device_check]  [internet_direction]  [physics_virtual]

圖19

演示指令：

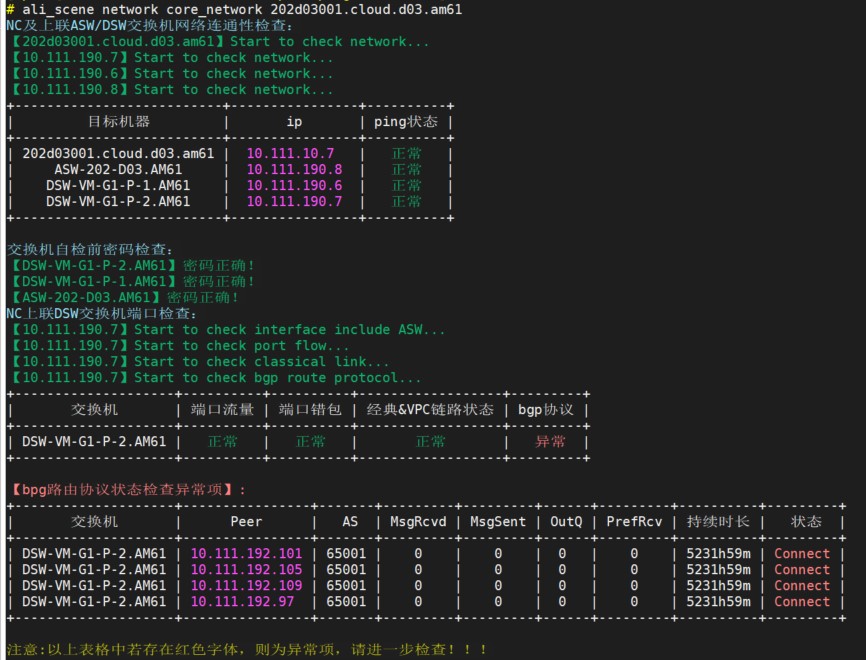

ali_scene network COMMAND  [core_network]  [device_check]  [internet_direction]  [physics_virtual]

圖20

圖21

7．Cli-Net應用實踐



上表列舉出了不同場景參考的不同排查指令，通過排查指令去診斷雲內物理環境的情況，判斷是否存在異常現象。以上僅是物理網絡環境部分的檢查，如需檢查具體的產品側狀態，還需結合具體的產品診斷狀態。網絡側和產品側結合使用方能達到快速診斷和排查的效果。

我們是阿里雲智能全球技術服務-SRE團隊，我們致力成為一個以技術為基礎、面向服務、保障業務系統高可用的工程師團隊；提供專業、體系化的SRE服務，幫助廣大客戶更好地使用雲、基於雲構建更加穩定可靠的業務系統，提升業務穩定性。我們期望能夠分享更多幫助企業客戶上雲、用好雲，讓客戶雲上業務運行更加穩定可靠的技術，您可用釘釘掃描下方二維碼，加入阿里雲SRE技術學院釘釘圈子，和更多雲上人交流關於雲平臺的那些事。
