1. 功能介紹​

雲平臺各個產品的性能總覽均需要登錄對應的運維工具查看，在提供相關報告與總結時，會耗費較長的時間，性能容量報告提供雲平臺所有產品的重要指標評估及分析，可以幫助運維快速定位問題，同時可以提供相關性能離線報告，大大減少了運維成本。

1.1 數據來源

封神數據庫

1.2 解決問題

①提供全產品性能分析圖表，提高問題定位速度；

②提供整個雲平臺容量分析；

③支持下載離線報告。

2. 開發架構

2.1 架構說明

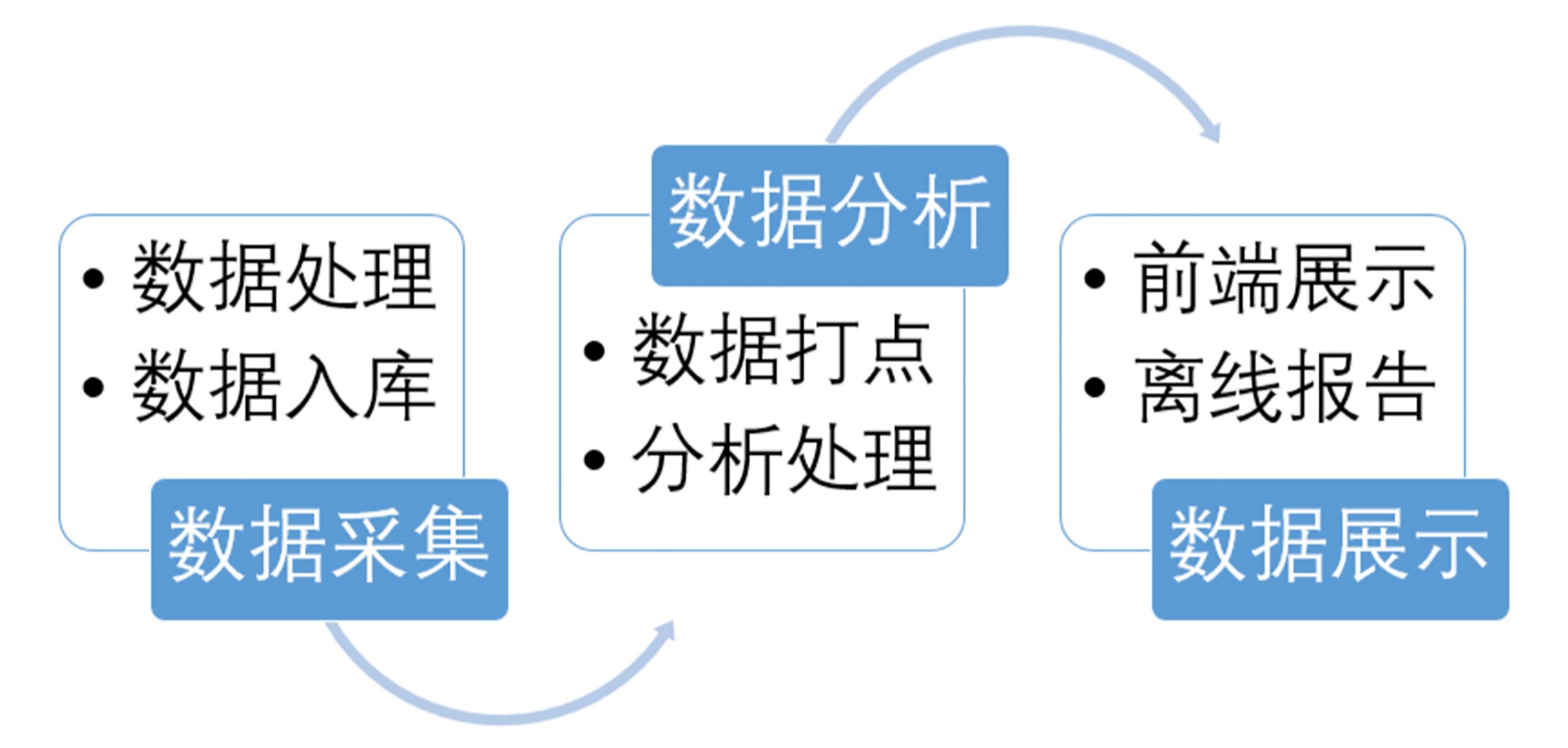

性能容量報告集成在封神監控系統中，數據來源於封神數據庫的監控數據，對性能容量數據進行定時分析打點並記錄入庫，前端展示與離線報告讀取對應數據，以圖表可視化形式展示，如下圖所示。

圖1

2.2 功能特點

1. 功能集成在封神系統中，對生產環境無任何影響；
2. 分析當前雲平臺整體運行狀況，並給出優化建議；
3. 可視化展示各個產品的實例狀態，提高運維效率；
4. 提供離線的數據報告，及實例性能的全量數據下載。

2.3 功能結構及產品列表



3. 功能詳情

性能容量報告中按照總體概述、基礎組件、中間件、數據庫、大數據和底座進行展示分類（詳見2.3節），主要展示類型有曲線圖、柱狀圖、餅圖、熱力圖和表格形式，並對可視化內容進行分析，給出建議，可以支持時間檢索或下載離線報告；

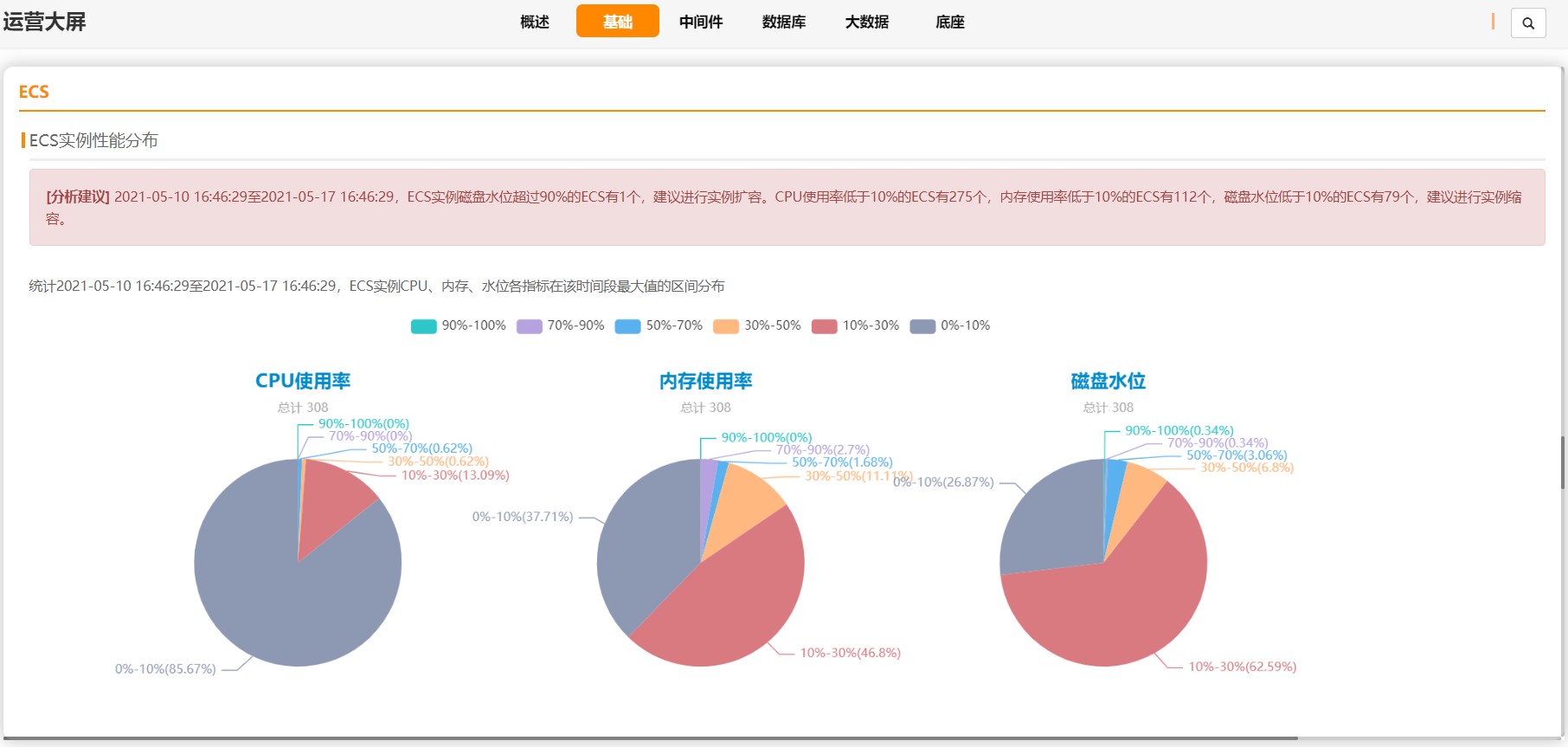

3.1 餅圖性能分析

1. 圖中為ECS產品的整體性能情況，清晰的展示了當前雲平臺的ECS資源使用情況；
2. 單擊圖中右上角的“搜索”按鈕，可以根據所需數據的時間範圍進行檢索；
3. 圖中紅色文本框為分析建議，大部分ECS性能使用率都在30%以下，可見當前雲平臺ECS都比較空閒，需要進行適當縮容回收資源。

圖2

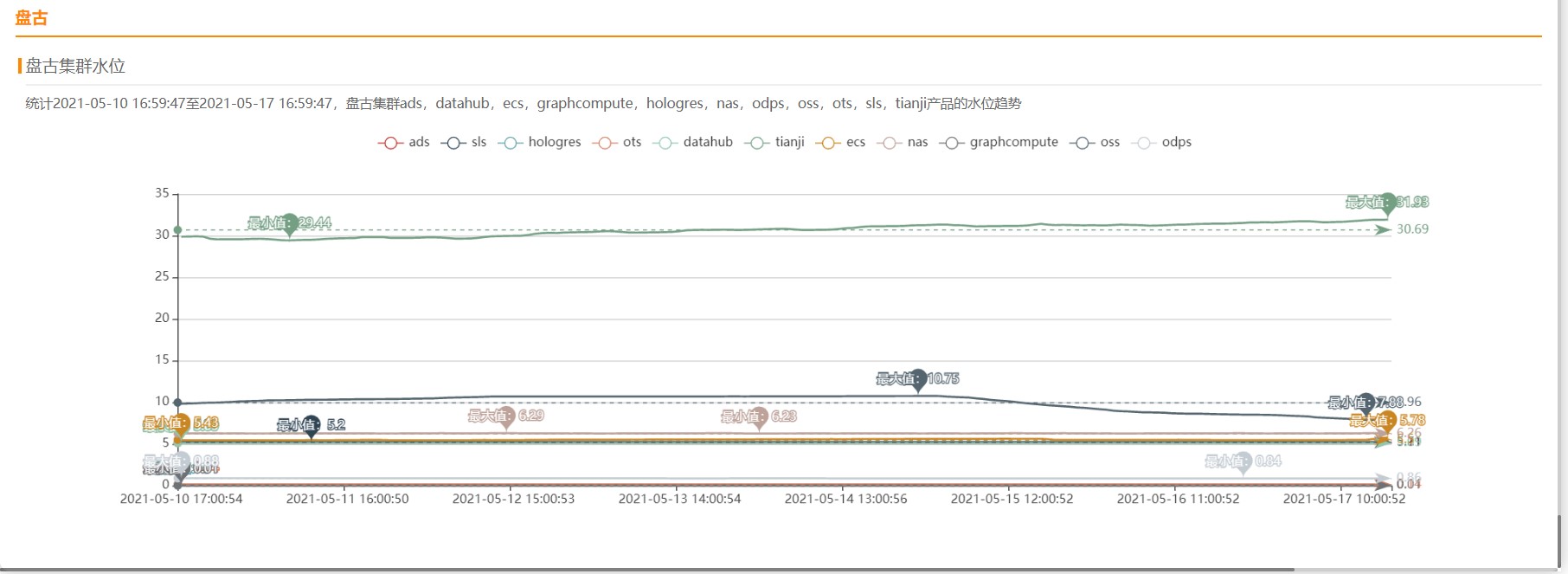

3.2 曲線性能分析

1. 圖為雲平臺各個產品的盤古水位使用情況，可以展示固定時間範圍內的盤古水位趨勢；
2. 如圖所示當前雲平臺盤古水位使用率幾乎都未超過30%，不需要進行優化。

圖3

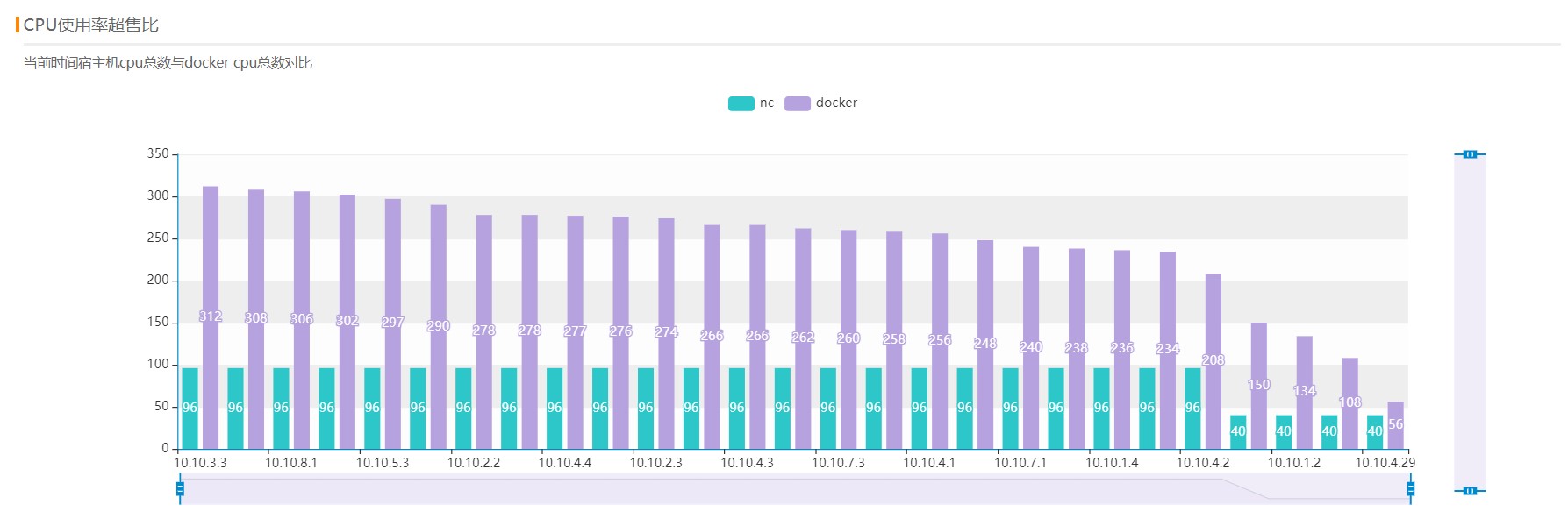

3.3 柱狀性能分析

1. 圖為雲平臺所有docker宿主機的CPU資源數與已分配的CPU資源數對比圖；
2. 如圖所示，當前環境docker宿主機CPU資源超售情況比較嚴重。

圖4

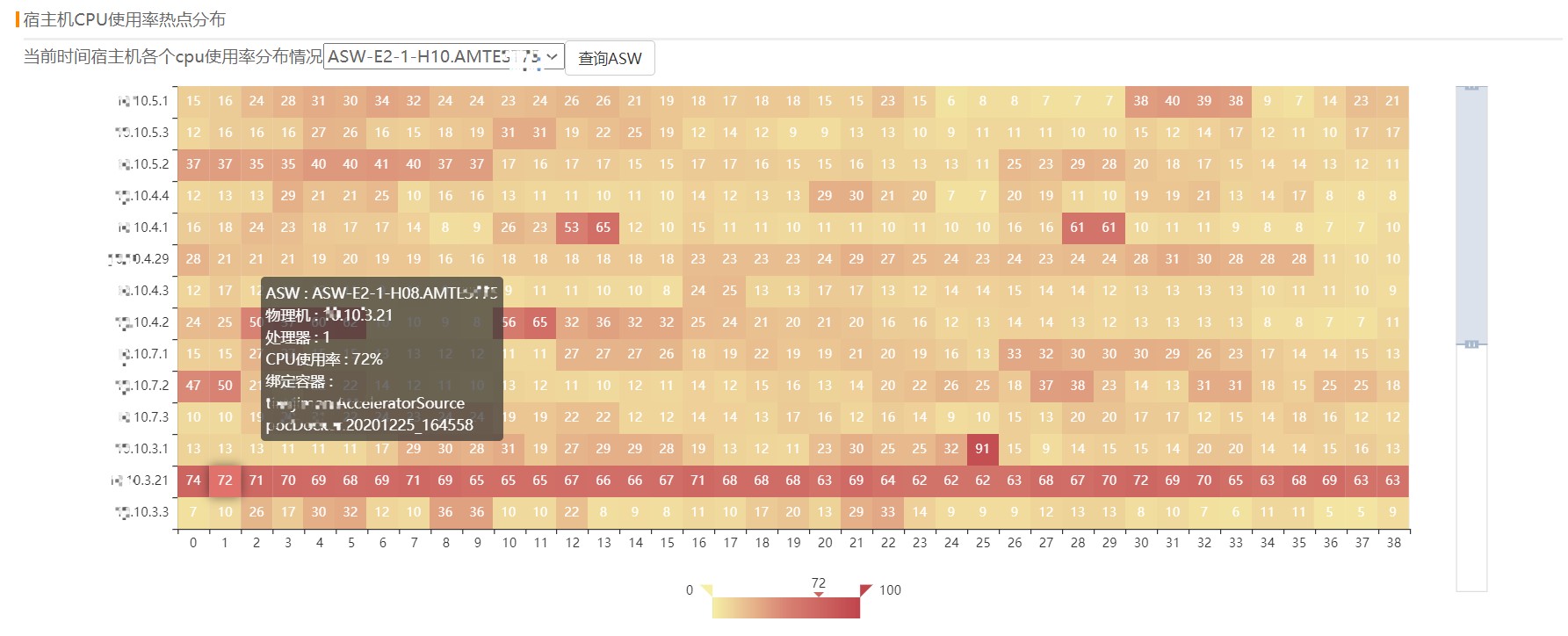

3.4 熱力性能分析

1. 圖為雲平臺所有docker宿主機的單個CPU使用情況，可以結合圖(3-3)進行對比分析；
2. 方格中的數字為x軸對應內核的CPU使用率，鼠標懸浮其中一個內核便可以顯示對應內核的掛載容器；
3. 當運維過程中有CPU遷移工作時可以參考此熱力圖，選擇同組ASW的宿主機進行遷移。

圖5

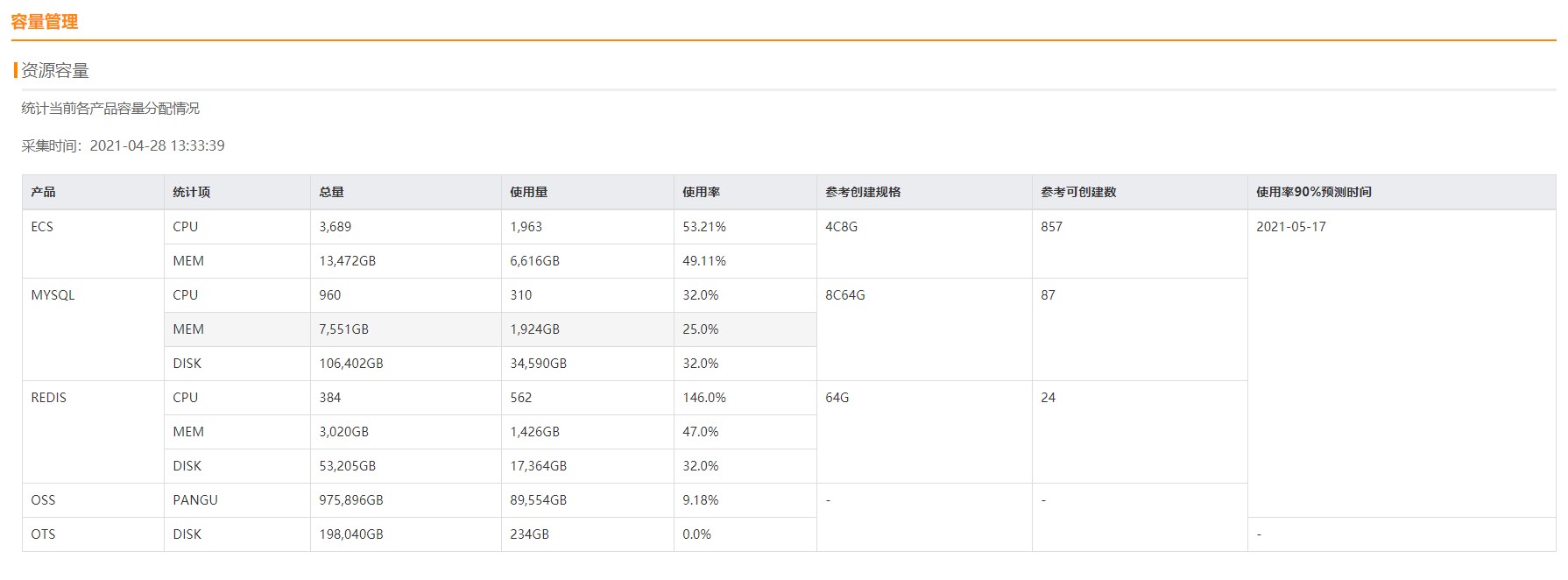

3.5 表格容量分析

1. 下圖為當前雲平臺的整體資源使用情況分析；
2. 圖中展示了全部的資源數量與已使用的資源數量，以及對資源使用的預測。

圖6

上述示例是報告中幾種典型可視化展示方式，每個雲產品都由不同的圖表組成，以及對應的分析建議。
