Dubbo 跨語言調用神獸：dubbo-go-pixiu

2021-07-17

Pixiu 是什麼

​

在回答 Pixiu 是什麼之前，我們簡單解釋一下 Dubbo 是什麼。Dubbo 是一個開源的高性能 RPC 框架，有著豐富的服務治理能力以及優秀的擴展能力。Dubbo 更擴展出 Dubbo-go​，為用戶提供了 Golang 的 Dubbo 解決方案，打通了兩種語言之間的隔閡，使 Dubbo 更加貼近雲原生。

Dubbo-go 作為 Golang 服務，實現與 Dubbo 服務之間的相互調用。然而，在日常使用場景中，用戶往往有把 Dubbo 服務以 RESTful 風格向外暴露的需求同時也要兼顧內部 Dubbo 調用。為了解決這種場景，作為 Dubbo API 網關的 Pixiu​ (中文: 貔貅， 曾用名 dubbo-go-proxy) 便應運而生。之所以採用 Pixiu 這個名稱，是因為 Java 同類產品 Zuul 的意象是一個西方怪獸，Pixiu 作為一個國產產品，就用了我們中國的一個類似的神獸貔貅作為項目名稱。也同時表達了 Dubbo 社區希望擴展出一整套雲原生生態鏈的決心。
​

目前 Dubbo 多語言生態，發展最好的自然是 Java，其次是 Golang，其他語言都差強人意。dubbo-go-pixiu 項目是一個基於 dubbo-go 發展起來的項目，目前接口協議層支持的是七層的 HTTP 請求調用，計劃在未來的 0.5 版本中支持 gRPC 請求調用，其另外一個使命是作為一種新的 dubbo 多語言解決方案。
​

為什麼使用 Pixiu

​

Pixiu 是基於 Dubbogo 的雲原生、高性能、可擴展的微服務 API 網關。作為一款網關產品，Pixiu 幫助用戶輕鬆創建、發佈、維護、監控和保護任意規模的 API ，接受和處理成千上萬個併發 API 調用，包括流量管理、 CORS 支持、授權和訪問控制、限制、監控，以及 API 版本管理。除此以外，作為 Dubbo 的衍生產品，Pixiu可以幫助 Dubbo 用戶進行協議轉換，實現跨系統、跨協議的服務能力互通。
​

Pixiu 的整體設計遵守以下原則：
​

  1. High performance: 高吞吐量以及毫秒級的延時。
  2. 可擴展: 通過 go-plugin，用戶可以根據自己的需求延展 Pixiu 的功能。
  3. 簡單可用: 用戶通過少量配置，即可上線。

​

Pixiu 的特性及核心功能

​

  • 為 RESTful API 和 Dubbo API 提供支持

​

非 RESTful 風格的 API 和 Dubbo 協議的服務往往需要修改才可以以 RESTful API 風格對外開放。Pixiu 提供協議轉換功能，通過 Pixiu，開發者可以將自己的 HTTP API 或 Dubbo API 通過配置，以 RESTful API 風格對外開放。v0.2.1 版本已支持基於泛化調用的 HTTP 至 Dubbo 的協議轉換以及 HTTP 協議的轉發。在後續的版本，社區將會增加對 gRPC 和 http2 協議的支持。
​

  • 面向用戶的配置方式

​

一般的網關的配置往往繁瑣且複雜。Pixiu，目標作為一款易用的網關產品，在設計上擁有三層配置層級，Gateway 層全局配置， API resource 層配置以及 HTTP verbs 方法層配置。通過三個不同層級的配置，既可以實現深度的定製，亦支持統一的默認配置；同時，支持本地的配置文件，亦可使用統一配置服務器。另外，還提供控制檯模塊，通過控制檯模塊，支持配置的熱更新。Pixiu 配套配套的控制檯界面也在同步開發中。
​

  • 通用功能的集成

​

重試、熔斷、流量控制、訪問控制等通用功能不再需要在每個後端服務上重複實現。使用 Pixiu，通過配置 filter ，開發者可以進行全局的控制，亦可以根據 API 配置各自的規則。因此開發者可以專注於業務邏輯和服務，而不是將時間用在維護基礎設施上。
​

  • 可擴展

​

不同的使用場景有著各自獨特的需求。為滿足不同用戶的定製化需求，Pixiu 使用了插件模式。開發者可以通過編寫 go plugin，將自身特有的業務邏輯以 filter 形式內嵌至 Pixiu 網關中，實現諸如企業登錄鑑權等功能。
截屏2021-07-15 下午6.23.32.png

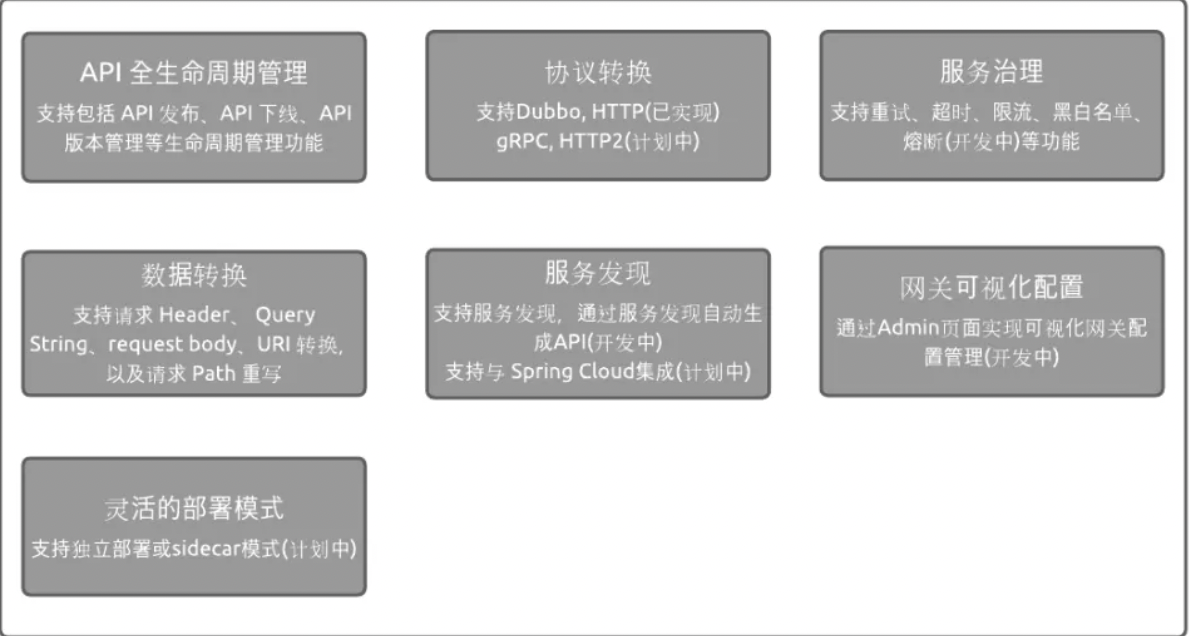

圖 1: Pixiu 核心功能列表

​

Pixiu 的架構設計

圖 2: Pixiu 架構

貔貅: 即 dubbo-go-pixiu，由四個主要模塊：Listener、Router、Filters 和 Clients 組成；
Dubbo Cluster: Dubbo 服務所在集群，包含一個或多個 Dubbo Services；
Other Cluster: Dubbo 以外的服務所在集群，現支持 HTTP 服務，未來將拓展支持 gRPC 等其他服務；
Registry Center: 註冊中心，維護每個業務服務的調用地址信息；
Metadata Center: 元數據中心，維護每個業務服務的配置信息以及存儲 Pixiu 本身的配置信息。

作為 Dubbo 所衍生的 API 網關，Pixiu 使用 Golang 搭建，主要因為: 1. Golang 的 G-M-P，net poller 等特性使 Golang 非常適合構建IO密集型應用；2. 使用 Golang 可以直接引入 Dubbo-go 中的一些組建，簡化開發。
​

整個Pixiu大致可以拆分為四個主要模塊：Listener、Router、Filters 和 Client。
​

1、Listener

​

在 Pixiu 中，Listener 代表外部可以訪問Pixiu的方式。通過配置指定協議類型，地址，端口等屬性，暴露 Gateway。現階段暫支持 HTTP 協議，未來將會加入 gRPC。
​

listeners:
  - name: "net/http"
    address:
      socket_address:
        protocol_type: "HTTP"
        address: "0.0.0.0"
        port: 8888
    config:
      idle_timeout: 5s
      read_timeout: 5s
      write_timeout: 5s

​

2、Router

​

Router 是 Pixiu 的路由組件。根據配置文件，Pixiu 將對外暴露的 URLs 以樹的形勢存儲於內存中，當請求到了 router 組件時，即會根據 URL 及 HTTP 方法查找到對應的後端服務及其 API 配置，並將信息封裝於請求中，為後續 filter，及 client 的調用提供足夠的內容。
​

現階段，Router 提供以下功能:

  • 支持請求一對一轉發路由配置或 wildcard 路由配置。
  • 支持 HTTP 請求的轉發到後端 HTTP 服務。
  • 支持 HTTP 請求轉化為 dubbo 泛化調用請求。

3、Filters

​

Filter 是 Pixiu 實現額外功能及其擴展性的主要組件。其實現類似於 Dubbo-go 中的 filter，根據配置中 filter 的指定，生成調用鏈，從而在調用後端服務前，將各 filter 中的邏輯運行一遍，實現節流，日誌等功能。
​

用戶如果需要客製化的 filter，可通過編寫 go-plugin 實現。在配置中，可通過類似如下配置，加載 .so文件，並在 API config 中指定使用的 plugin group，plugin name 實現。
​


pluginFilePath: ""
pluginsGroup:
  - groupName: "group1"
    plugins:
      - name: "rate limit"
        version: "0.0.1"
        priority: 1000
        externalLookupName: "ExternalPluginRateLimit"
      - name: "access"
        version: "0.0.1"
        priority: 1000
        externalLookupName: "ExternalPluginAccess"
  - groupName: "group2"
    plugins:
      - name: "blacklist"
        version: "0.0.1"
        priority: 1000
        externalLookupName: "ExternalPluginBlackList"

​

4、Client

​

Client 負責調用具體服務。現階段，Pixiu 支持 HTTP 與 Dubbo 的後端服務。社區將逐漸增加 gRPC 等其他 Client 以滿足不同的協議。
​

HTTP client 的實現相對簡單，根據 Router 中獲取的後端服務信息，通過 Golang 官方包 net/http 生成請求並調用。
​

Dubbo client 的實現對比 HTTP client 會稍微複雜，其基礎為 Dubbo 服務的泛化調用。泛化調用技術是 Dubbo 提供的一個很基礎的功能只需要知道調用的方法名、參數類型和返回值類型，即可發起服務調用。客戶端對服務端的泛化調用既可以通過註冊中心發現服務，也可以直連服務端，實現對服務的動態調用。

如下面代碼所示，Pixiu 通過動態配置 referenceConfig，然後通過 GetRPCService 生成 Dubbo 的 Generic Client（泛化調用客戶端）進行下一步的調用。
​

 referenceConfig := dg.NewReferenceConfig(irequest.Interface, context.TODO())
  referenceConfig.InterfaceName = irequest.Interface
  referenceConfig.Cluster = constant.DEFAULT_CLUSTER
  var registers []string
  for k := range dgCfg.Registries {
    registers = append(registers, k)
  }
  referenceConfig.Registry = strings.Join(registers, ",")

  if len(irequest.DubboBackendConfig.Protocol) == 0 {
    referenceConfig.Protocol = dubbo.DUBBO
  } else {
    referenceConfig.Protocol = irequest.DubboBackendConfig.Protocol
  }

  referenceConfig.Version = irequest.DubboBackendConfig.Version
  referenceConfig.Group = irequest.Group
  referenceConfig.Generic = true
  if len(irequest.DubboBackendConfig.Retries) == 0 {
    referenceConfig.Retries = "3"
  } else {
    referenceConfig.Retries = irequest.DubboBackendConfig.Retries
  }
  dc.lock.Lock()
  defer dc.lock.Unlock()
  referenceConfig.GenericLoad(key)
  clientService := referenceConfig.GetRPCService().(*dg.GenericService)

​

實際上，在泛化調用的客戶端中，實際執行泛化調用的關鍵步驟是 Dubbo-go 中的 generic_filter (如下代碼片段)。在調用 generic_filter 的 Invoke 時，約定 invocation 參數列表第一個為方法名，第二個為參數類型列表，第三個為參數值列表。generic_filter 將用戶請求的參數值列表轉化為統一格式的 map（代碼中的 struct2MapAll ），將類（ golang 中為 struct ）的正反序列化操作變成 map 的正反序列化操作。這使得無需 POJO 描述通過硬編碼注入 hessain 庫，從而完成 Dubbo 服務的泛化調用。
​

func (ef *GenericFilter) Invoke(ctx context.Context, invoker protocol.Invoker, invocation protocol.Invocation) protocol.Result {
  if invocation.MethodName() == constant.GENERIC && len(invocation.Arguments()) == 3 {
    oldArguments := invocation.Arguments()
    if oldParams, ok := oldArguments[2].([]interface{}); ok {
      newParams := make([]hessian.Object, 0, len(oldParams))
      for i := range oldParams {
        newParams = append(newParams, hessian.Object(struct2MapAll(oldParams[i])))
      }
      newArguments := []interface{}{
        oldArguments[0],
        oldArguments[1],
        newParams,
      }
      newInvocation := invocation2.NewRPCInvocation(invocation.MethodName(), newArguments, invocation.Attachments())
      newInvocation.SetReply(invocation.Reply())
      return invoker.Invoke(ctx, newInvocation)
    }
  }
  return invoker.Invoke(ctx, invocation)
}

​

總結

​

通過上面的四個模塊以及註冊中心的簡單介紹不難發現，當請求通過 listener 被 Pixiu 接收後，請求被傳入 router 中。router 根據接口的配置，從原請求中找到目標後端服務連同相關API配置下發到 filter 組件。filter 組件根據原請求、 API 配置等信息順序執行，最終請求到達 client， 通過 client 調用後端服務。
​

Pixiu的未來

圖 3: Pixiu 迭代里程碑

​

Pixiu 作為網關產品外，其衍生項目也會在我們的未來計劃中，主要目的是提供更好的可用性。例如，由於 Golang 語言缺乏原生的註解， 因此 Dubbo-go 需要通過配置文件方式生成服務的元數據寫入註冊中心。開課啦教育公司相關同學寫了一個掃描代碼的工具 _https://github.com/jack15083/dubbo-go-proxy-tool_，在每個 RPC 服務方法前加上對應的註釋，從而在服務啟動前通過掃描註釋生成元數據。Pixiu 也計劃在未來的版本上通過提供 package，允許服務通過註釋藉助 _https://github.com/MarcGrol/golangAnnotations _生成 API 配置並註冊到 Pixiu 上。

Pixiu 目前的定位是一個七層協議網關，其最初版本是被定義成一個 Dubbo 的服務網關。作為雲時代的產品，Pixiu 的發展方向必然是面向雲原生的。現在的版本為0.2.1, 已經實現基本的 Dubbo/Http 服務代理和部分的網關通用功能。目前正在開發中的 0.4 及其後續版本支持 gRPC 和 Spring Cloud 服務調用， 後續還將提供 MQ 服務支持。另外，社區將繼續優化配置方式，降低用戶的使用難度，繼續優化官方的 filter，使 Pixiu 可以在官方層面實現更多的網關通用功能。
​


在未來的一年內，社區計劃支持 xDS API，將 Pixiu 演化為 Dubbo mesh 的 sidecar。其最終目的就是：在現有的 dubbo mesh 形態中演化出 Proxy Service Mesh 形態。基於這個形態，Js、Python、PHP、Ruby 和 Perl 等腳本語言程序除了收穫 dubbo mesh 原有的技術紅利之外，大概率還能收穫性能上的提升。
​

Pixiu 在 Dubbo Mesh 中的終極目的是：把東西向和南北向數據面流量逐步統一 Pixiu 中的同時，讓它逐步具備 Application Runtime 的能力，作為 Dubbo 多語言生態的關鍵解決方案。
​

dubbogo 社區【釘釘群號23331795】與 dubbogo 同在。
​

馮振宇，Apache Dubbo Committer，目前負責管理香港一家消費品公司的IT部門整個團隊。2020 年夏天 偶然看到了介紹 dubbogo 的文章後加入了 dubbogo 社區，目前在主導 Pixiu 0.4.0 版本的開發。
