阿里雲服務網格ASM之多集群管理(1)：同 VPC下的多個集群

2020-03-11

通過服務網格 ASM，可以將一個應用的服務組件部署在同 VPC 的多個集群上。本文以 Bookinfo 應用為例，介紹如何將該應用部署到包含兩個集群的 ASM 實例。

前提條件

  • 在同一 VPC 下已創建兩個 ACK 集群（本例中 asm-zjk-prod3-c1 和 asm-zjk-prod3-c2），詳情參見創建 Kubernetes 集群。
  • 已創建一個 ASM 實例（本例中為 asm-zjk-prod3），詳情參見創建 ASM 實例。

步驟一：修改集群的安全組名稱

將兩個集群對應的安全組名稱修改為易於辨識的名稱，本例中為 asm-zjk-prod3-c1-sg和asm-zjk-prod3-c2-sg。

  • 登錄ECS管理控制檯。
  • 在左側導航欄，單擊網絡與安全 > 安全組。
  • 在頂部狀態欄左上角處，選擇地域。
  • 在安全組列表頁面中，找到需要修改的安全組，單擊操作列下的修改。
  • 在彈出的對話框中，修改安全組名稱和描述。
    單擊確定。
  • 修改後的名稱，如下圖所示。


步驟二：配置集群的互訪聯通性

為了使兩個集群能夠互相訪問，需要為彼此添加安全組訪問規則。

  • 在 asm-zjk-prod3-c1-sg 安全組配置界面，添加以 asm-zjk-prod3-c2-sg 為授權對象的訪問規則。詳情參見添加安全組規則。
  • 添加規則之後的結果，如圖所示：
  • 同樣地，在 asm-zjk-prod3-c2-sg 安全組規則配置界面，添加以 asm-zjk-prod3-c1-sg 為授權對象的訪問規則。

步驟三：添加集群到 ASM 實例並部署集群的入口網關

將兩個集群添加到 ASM 實例後，由於兩個集群已實現訪問互通，因此只需為一個集群部署入口網關。

步驟四：部署 Bookinfo 應用

為了體驗ASM 跨集群的應用部署能力，Bookinfo 應用的不同微服務分別被部署在兩個集群上。

  • 在 第二個集群asm-zjk-prod3-c1 中部署不包含 review-v3 deployment 的 Bookinfo 應用，詳情參見部署應用到 ASM 實例。

說明： Review-v3 deployment 對應的功能是書評中顯示紅色星。

  • 對應的 Yaml 文件內容如下所示：
apiVersion: v1
kind: Service
metadata:
  name: details
  labels:
    app: details
    service: details
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: details
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: bookinfo-details
  labels:
    account: details
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: details-v1
  labels:
    app: details
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: details
      version: v1
  template:
    metadata:
      labels:
        app: details
        version: v1
    spec:
      serviceAccountName: bookinfo-details
      containers:
      - name: details
        image: docker.io/istio/examples-bookinfo-details-v1:1.15.0
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 9080
---
apiVersion: v1
kind: Service
metadata:
  name: ratings
  labels:
    app: ratings
    service: ratings
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: ratings
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: bookinfo-ratings
  labels:
    account: ratings
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: ratings-v1
  labels:
    app: ratings
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: ratings
      version: v1
  template:
    metadata:
      labels:
        app: ratings
        version: v1
    spec:
      serviceAccountName: bookinfo-ratings
      containers:
      - name: ratings
        image: docker.io/istio/examples-bookinfo-ratings-v1:1.15.0
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 9080
---
apiVersion: v1
kind: Service
metadata:
  name: reviews
  labels:
    app: reviews
    service: reviews
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: reviews
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: bookinfo-reviews
  labels:
    account: reviews
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: reviews-v1
  labels:
    app: reviews
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: reviews
      version: v1
  template:
    metadata:
      labels:
        app: reviews
        version: v1
    spec:
      serviceAccountName: bookinfo-reviews
      containers:
      - name: reviews
        image: docker.io/istio/examples-bookinfo-reviews-v1:1.15.0
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 9080
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: reviews-v2
  labels:
    app: reviews
    version: v2
spec:
  replicas: 1
  selector:
    matchLabels:
      app: reviews
      version: v2
  template:
    metadata:
      labels:
        app: reviews
        version: v2
    spec:
      serviceAccountName: bookinfo-reviews
      containers:
      - name: reviews
        image: docker.io/istio/examples-bookinfo-reviews-v2:1.15.0
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 9080

---
apiVersion: v1
kind: Service
metadata:
  name: productpage
  labels:
    app: productpage
    service: productpage
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: productpage
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: bookinfo-productpage
  labels:
    account: productpage
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: productpage-v1
  labels:
    app: productpage
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: productpage
      version: v1
  template:
    metadata:
      labels:
        app: productpage
        version: v1
    spec:
      serviceAccountName: bookinfo-productpage
      containers:
      - name: productpage
        image: docker.io/istio/examples-bookinfo-productpage-v1:1.15.0
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 9080
---
  • 在集群asm-zjk-prod3-c2 中部署 review-v3 以及 rating service（review 依賴的服務）。
  • 對應的 YAML文件內容如下所示：
apiVersion: v1
kind: Service
metadata:
  name: reviews
  labels:
    app: reviews
    service: reviews
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: reviews
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: bookinfo-reviews
  labels:
    account: reviews
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: reviews-v3
  labels:
    app: reviews
    version: v3
spec:
  replicas: 1
  selector:
    matchLabels:
      app: reviews
      version: v3
  template:
    metadata:
      labels:
        app: reviews
        version: v3
    spec:
      serviceAccountName: bookinfo-reviews
      containers:
      - name: reviews
        image: docker.io/istio/examples-bookinfo-reviews-v3:1.15.0
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 9080
---
apiVersion: v1
kind: Service
metadata:
  name: ratings
  labels:
    app: ratings
    service: ratings
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: ratings

步驟五：添加虛擬服務和 Istio 服務網關

  • 在 ASM 實例的 default 命名空間下新建一個虛擬服務，名為 bookinfo，詳情參見管理 Istio 資源定義。
    對應的 Yaml 文件內容如下所示：
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: bookinfo
spec:
  hosts:
  - "*"
  gateways:
  - bookinfo-gateway
  http:
  - match:
    - uri:
        exact: /productpage
    - uri:
        prefix: /static
    - uri:
        exact: /login
    - uri:
        exact: /logout
    - uri:
        prefix: /api/v1/products
    route:
    - destination:
        host: productpage
        port:
          number: 9080
  • 在 ASM 實例的 default 命名空間下新建一個 Istio 網關，名為 bookinfo-gateway，詳情參見管理 Istio 資源定義。
    對應的 Yaml 文件內容如下所示：
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: bookinfo-gateway
spec:
  selector:
    istio: ingressgateway # use istio default controller
  servers:
  - port:
      number: 80
      name: http
      protocol: HTTP
    hosts:
    - "*"

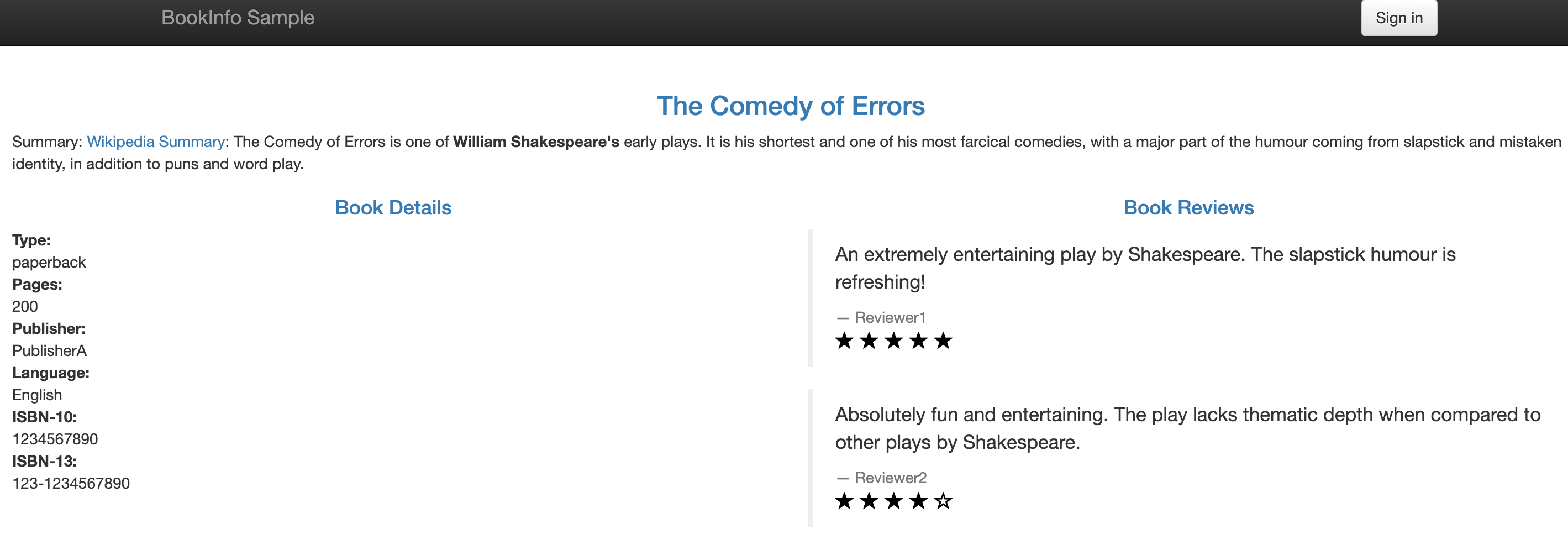

  • 訪問 productpage 頁面，刷新頁面時會輪流顯示 reviews 的 3 個版本。雖然 review-v3 和其他服務不在同一個集群中，也可以正常顯示。

步驟六：修改流量路由規則

通過定義目標規則和虛擬服務，可以定義 Bookinfo 應用的微服務部署策略。本例中將指定 Bookinfo 總是使用 review v3 版本。

  • 在 ASM 實例的 default 命名空間下新建一個目標規則，名為 reviews。
    Yaml 文件的內容如下所示：
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: reviews
spec:
  host: reviews
  subsets:
  - name: v1
    labels:
      version: v1
  - name: v2
    labels:
      version: v2
  - name: v3
    labels:
      version: v3


  • 在 ASM 實例的 default 命名空間下新建一個虛擬服務，名為 reviews。
    對應的 Yaml 文件內容如下所示：
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: reviews
spec:
  hosts:
    - reviews
  http:
    - route:
        - destination:
            host: reviews
            subset: v2
          weight: 50
        - destination:
            host: reviews
            subset: v3
          weight: 50


此時訪問 productpage 頁面，reviews 將按照50:50的比例使用 v2和v3 版本，即書評中為黑色和紅色星。
