作者：shengdong

阿里雲K8S集群網絡目前有兩種方案，一種是flannel方案，另外一種是基於calico和彈性網卡eni的terway方案。Terway和flannel類似，不同的地方在於，terway支持Pod彈性網卡，以及NetworkPolicy功能。

今天這篇文章，我們以flannel為例，深入分析阿里雲K8S集群網絡的實現方法。我會從兩個角度去分析，一個是網絡的搭建過程，另外一個是基於網絡的通信。我們的討論基於當前的1.12.6版本。

鳥瞰

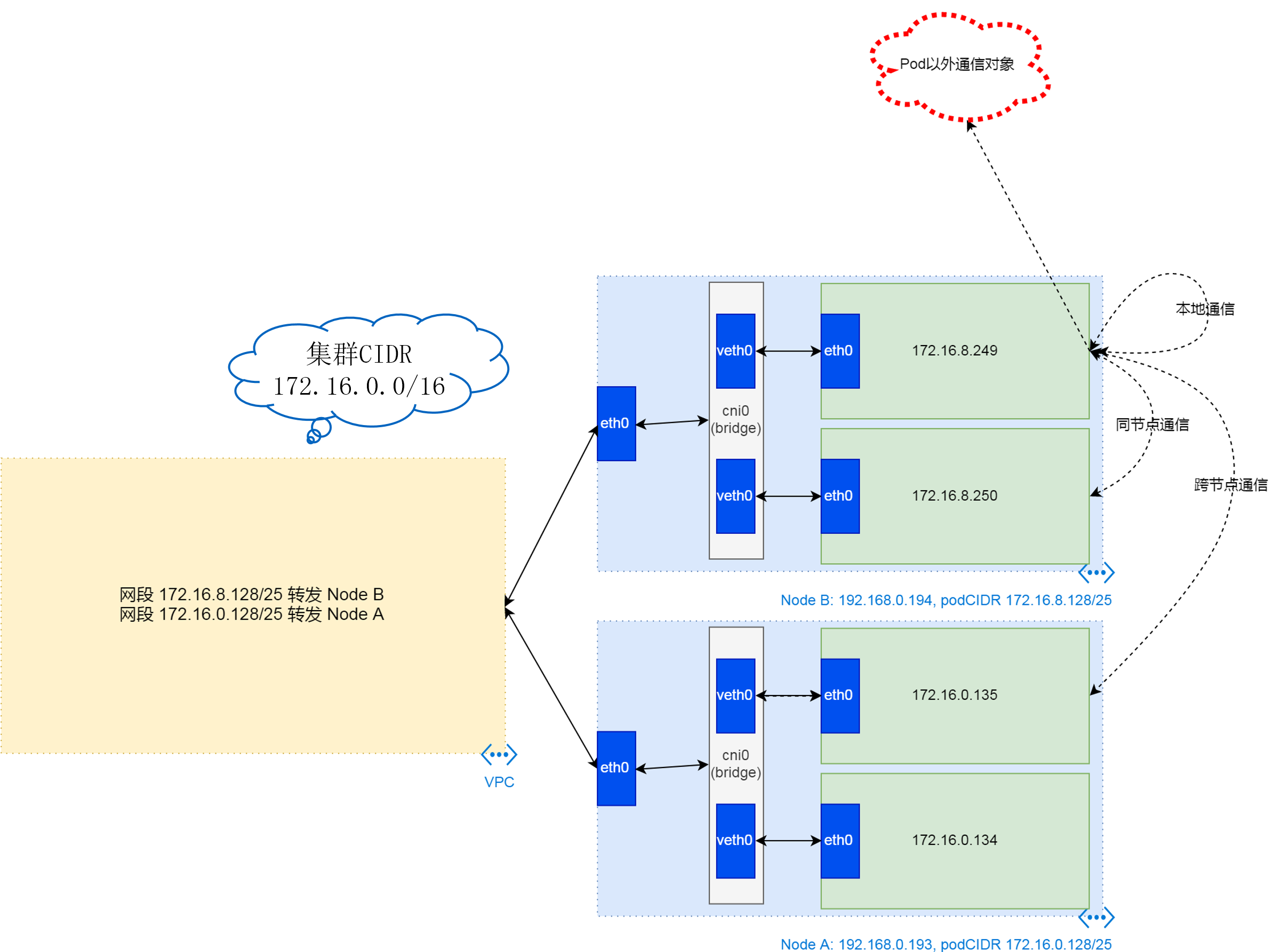

總體上來說，阿里雲K8S集群網絡配置完成之後，如下圖，包括集群CIDR，VPC路由表，節點網絡，節點的podCIDR，節點上的虛擬網橋cni0，連接Pod和網橋的veth等部分。

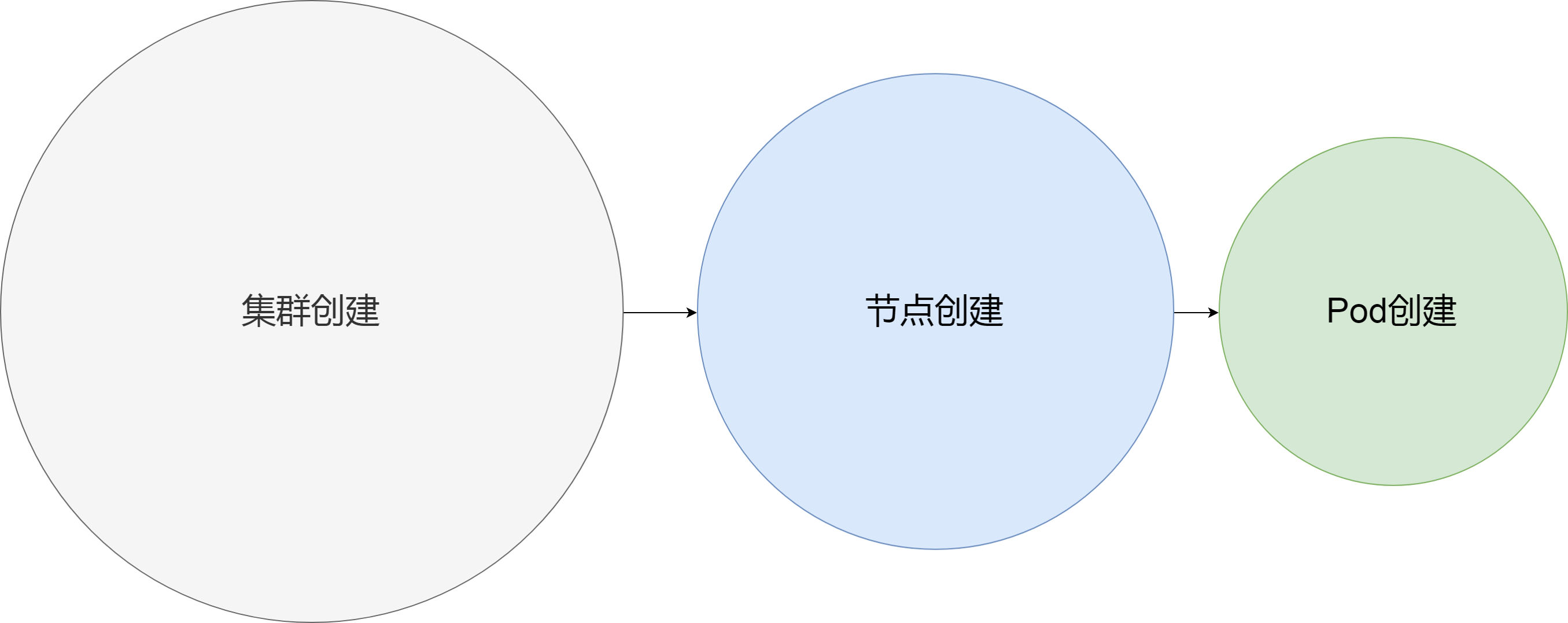

類似的圖，大家可能在很多文章中都看過，但是因為其中相關配置過於複雜，比較難理解。這裡我們可以把這些配置，分三種情況來理解：集群配置，節點配置以及Pod配置。與這三種情況對應的，其實是對集群網絡IP段的三次劃分：首先是集群CIDR，接著為每個節點分配podCIDR（即集群CIDR的子網段），最後在podCIDR裡為每個Pod分配自己的IP。

集群網絡搭建

初始階段

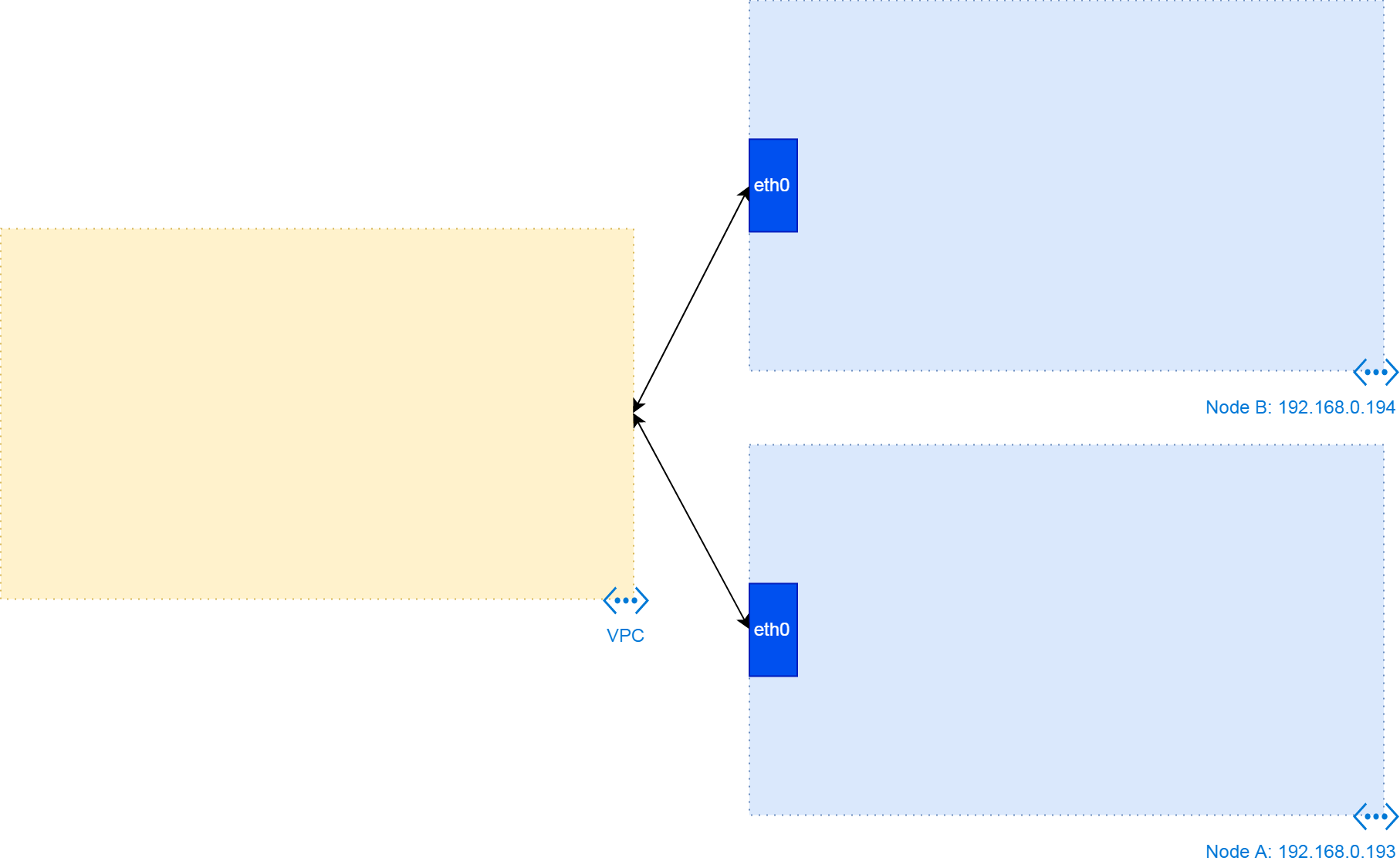

集群的創建，基於雲資源VPC和ECS，在創建完VPC和ECS之後，我們基本上可以得到如下圖的資源配置。我們得到一個VPC，這個VPC的網段是192.168.0.0/16，我們得到若干ECS，他們從VPC網段裡分配到IP地址。

集群階段

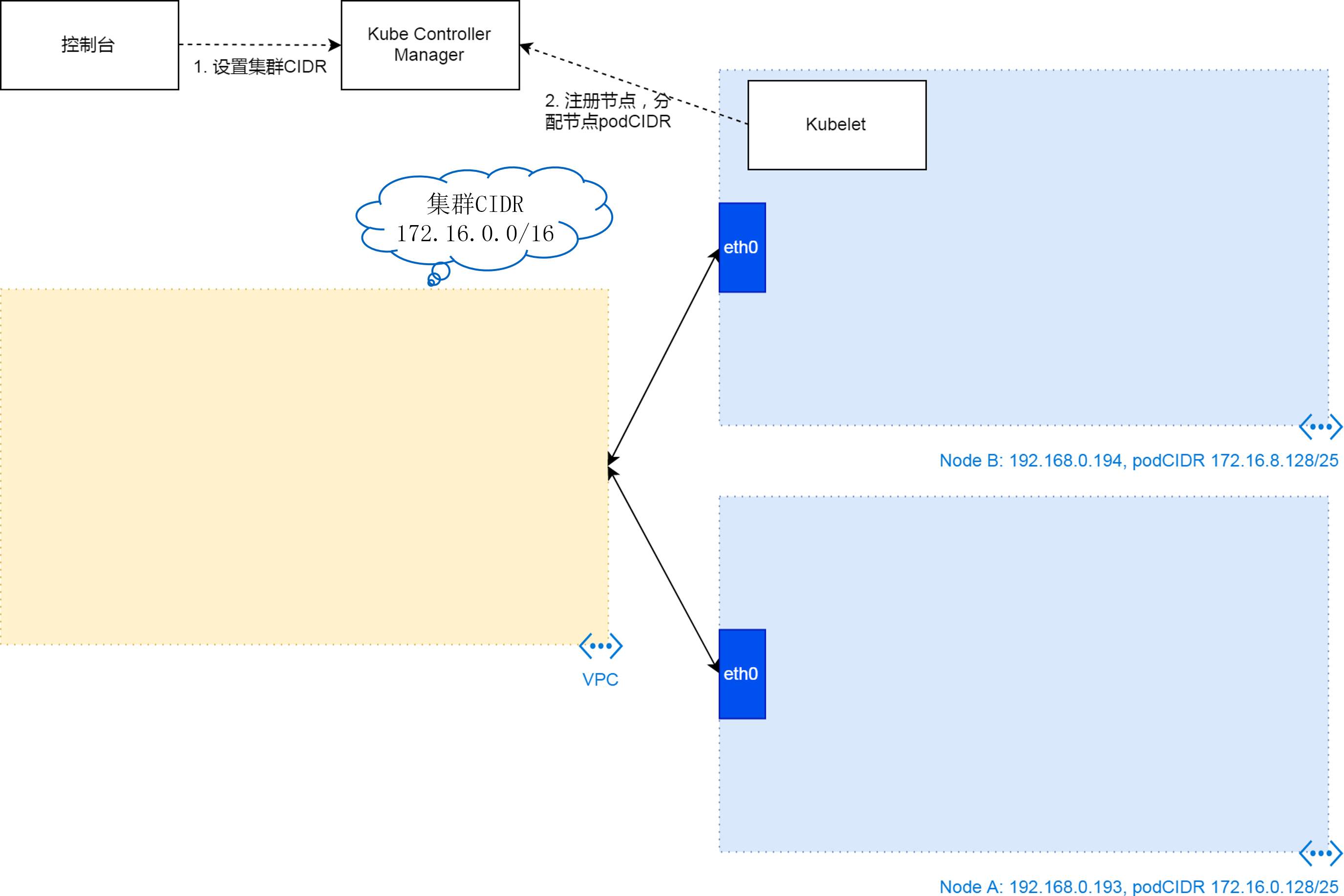

在以上出初始資源的基礎上，我們利用集群創建控制檯得到集群CIDR。這個值會以參數的形式傳給集群節點provision腳本，並被腳本傳給集群節點配置工具kubeadm。kubeadm最後把這個參數寫入集群控制器靜態Pod的yaml文件kube-controller-manager.yaml。

集群控制器有了這個參數，在節點kubelet註冊節點到集群的時候，集群控制器會為每個註冊節點，劃分一個子網出來，即為每個節點分配podCIDR。如上圖，Node B的子網是172.16.8.1/25，而Node A的子網是172.16.0.128/25。這個配置會記錄到集群node的podCIDR數據項裡。

節點階段

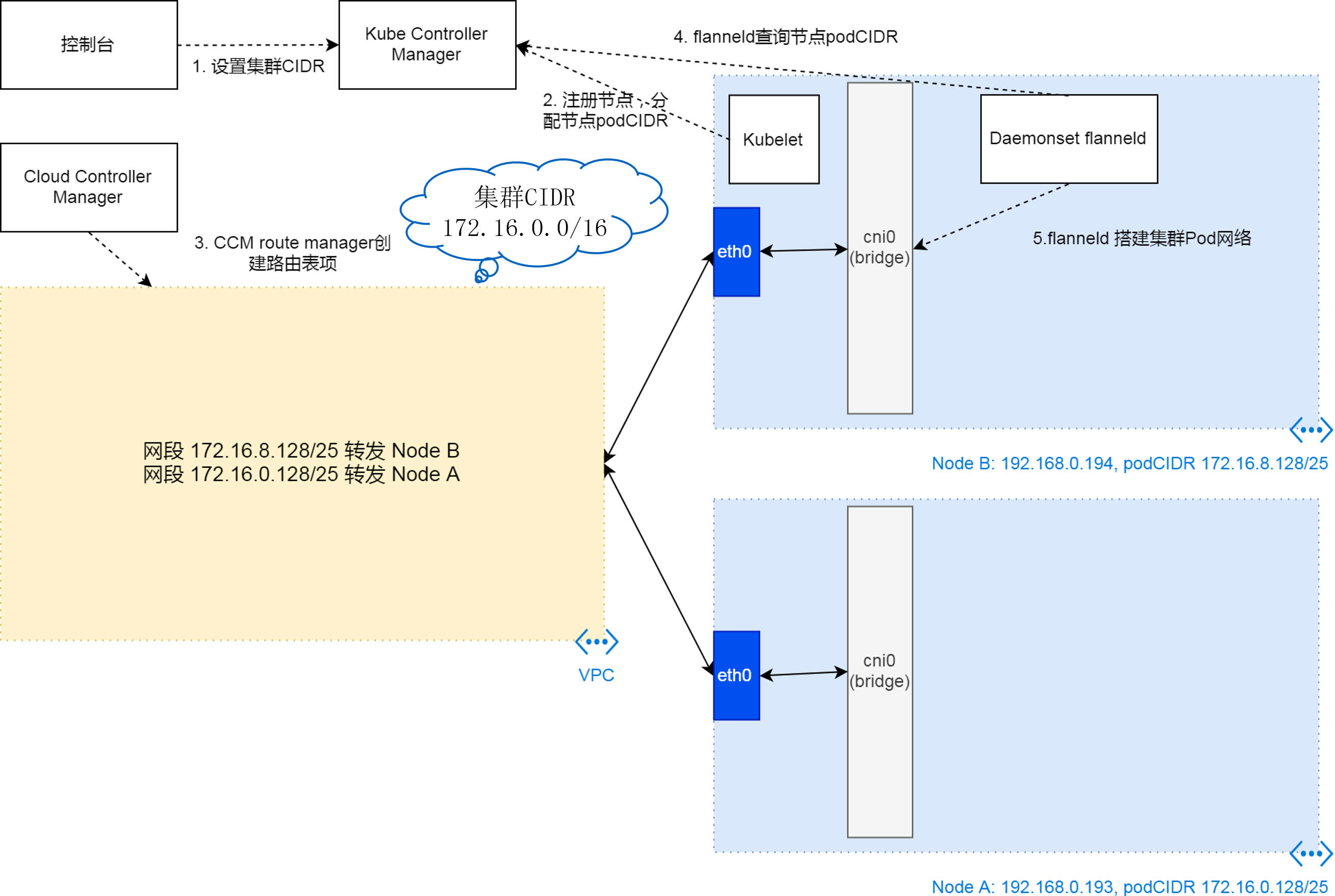

經過以上集群階段，K8S有了集群CIDR，以及為每個節點劃分的podCIDR。在此基礎上，集群會下發flanneld到每個階段上，進一步搭建節點上，可以給Pod使用的網絡框架。這裡主要有兩個操作，第一個是集群通過Cloud Controller Manager給VPC配置路由表項。路由表項對每個節點有一條。每一條的意思是，如果VPC路由收到目的地址是某一個節點podCIDR的IP地址，那麼路由會把這個網絡包轉發到對應的ECS上。第二個是創建虛擬網橋cni0，以及與cni0相關的路由。這些配置的作用是，從階段外部進來的網絡包，如果目的IP是podCIDR，則會被節點轉發到cni0虛擬局域網裡。

注意：實際實現上，cni0的創建，是在第一個使用Pod網絡的Pod被調度到節點上的時候，由下一節中flannal cni創建的，但是從邏輯上來說，cni0屬於節點網絡，不屬於Pod網絡，所以在此描述。

Pod階段

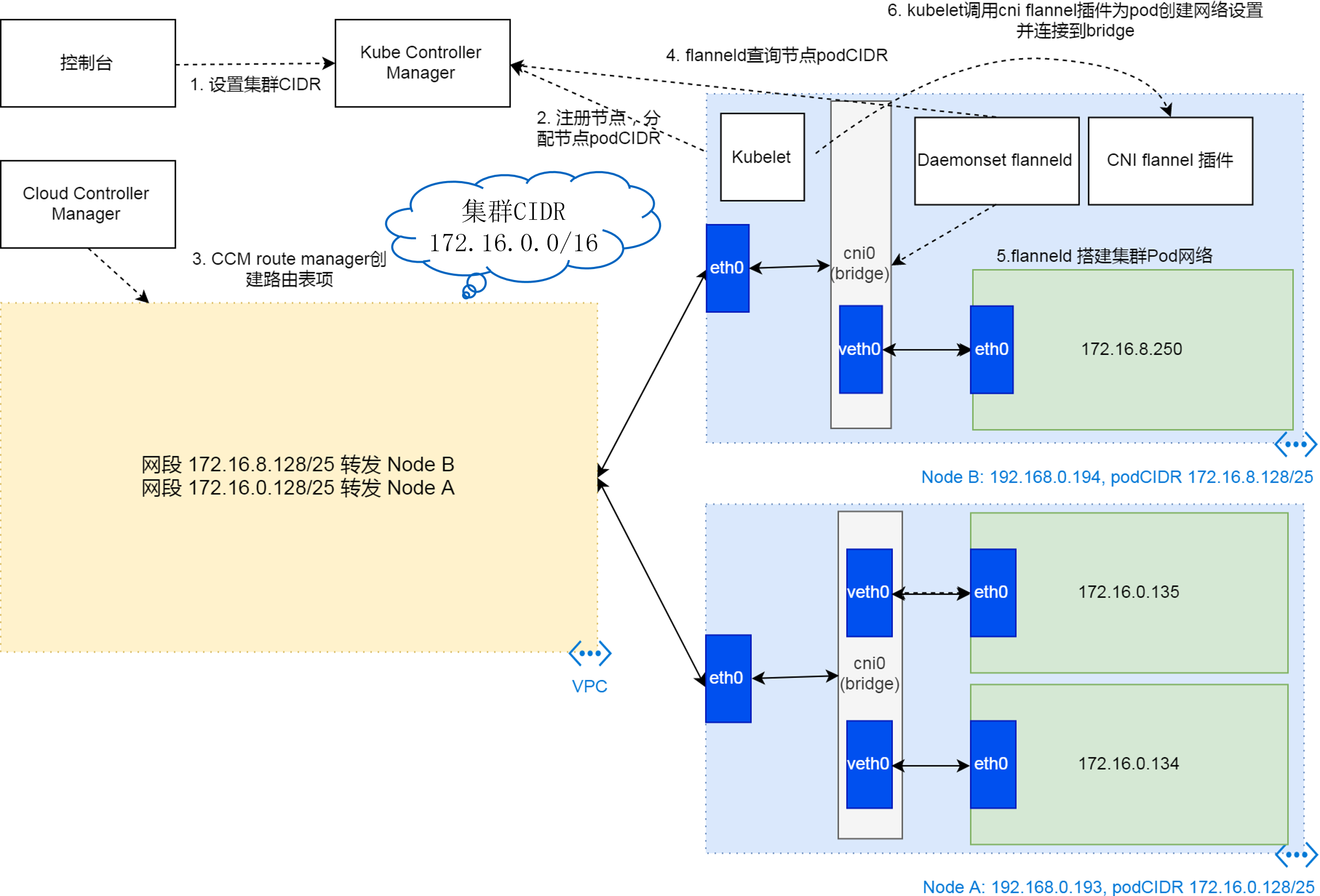

在前邊的三個階段，集群實際上已經為Pod之間搭建了網絡通信的幹道。這個時候，如果集群把一個Pod調度到節點上，kubelet會通過flannel cni為這個Pod本身創建網絡命名空間和veth設備，然後，把其中一個veth設備加入到cni0虛擬網橋裡，併為Pod內的veth設備配置ip地址。這樣Pod就和網絡通信的幹道連接在了一起。這裡需要強調的是，前一節的flanneld和這一節的flannel cni完全是兩個組件。flanneld是一個daemonset下發到每個節點的pod，它的作用是搭建網絡（幹道），而flannel cni是節點創建的時候，通過kubernetes-cni這個rpm包安裝的cni插件，其被kubelet調用，用來為具體的pod創建網絡（分枝）。

理解這兩者的區別，有助於我們理解flanneld和flannel cni相關的配置文件的用途。比如/run/flannel/subnet.env，是flanneld創建的，為flannel cni提供輸入的一個環境變量文件；又比如/etc/cni/net.d/10-flannel.conf，也是flanneld pod（準確的說，是pod裡的腳本install-cni）從pod裡拷貝到節點目錄，給flannel cni使用的子網配置文件。

通信

以上完成Pod網絡環境搭建。基於以上的網絡環境，Pod可以完成四種通信：本地通信，同節點Pod通信，跨節點Pod通信，以及Pod和Pod網絡之外的實體通信。

其中本地通信，說的是Pod內部，不同容器之前通信。因為Pod內網容器之間共享一個網絡協議棧，所以他們之間的通信，可以通過loopback設備完成。

同節點Pod之間的通信，是cni0虛擬網橋內部的通信，這相當於一個二層局域網內部設備通信。

跨節點Pod通信略微複雜一點，但也很直觀，發送端數據包，通過cni0網橋的網關，流轉到節點上，然後經過節點eth0發送給VPC路由。這裡不會經過任何封包操作。當VPC路由收到數據包時，它通過查詢路由表，確認數據包目的地，並把數據包發送給對應的ECS節點。而進去節點之後，因為flanneld在節點上創建了真的cni0的路由，所以數據包會被髮送到目的地的cni0局域網，再到目的地Pod。

最後一種情況，Pod與非Pod網絡的實體通信，需要經過節點上iptables規則做snat，而此規則就是flanneld依據命令行--ip-masq選項做的配置。

總結

以上是阿里雲K8S集群網絡的搭建和通信原理。我們主要通過網絡搭建和通信兩個角度去分析K8S集群網絡。其中網絡搭建包括初始階段，集群階段，節點階段以及Pod階段，這麼分類有助於我們理解這些複雜的配置。而理解了各個配置，集群通信原理就比較容易理解了。
