複雜業務如何保證Flutter的高性能高流暢度？

2020-04-21

作者：閒魚技術-三蒞

背景

高性能高流暢度一直是Flutter團隊宣傳的一大亮點，也是當初閒魚選擇Flutter的重要因素之一，但是隨著複雜業務的應用落地，通過Flutter頁面和原生頁面滑動流暢度對比，我們開始產生懷疑，因為部分Flutter頁面流暢度明顯低於Native，是Flutter的宣傳言過其實還是我們開發人員使用姿勢有問題，今天我們就來具體分析下。

Flutter渲染原理簡介

優化之前我們先來介紹下Flutter的渲染原理，通過這部分基礎瞭解渲染流程以及主要耗時花費

flutter視圖樹包含了三顆樹：Widget、Element、RenderObject

  • Widget: 存放渲染內容、它只是一個配置數據結構，創建是非常輕量的，在頁面刷新的過程中隨時會重建
  • Element: 同時持有Widget和RenderObject，存放上下文信息，通過它來遍歷視圖樹，支撐UI結構
  • RenderObject: 根據Widget的佈局屬性進行layout，paint ，負責真正的渲染

從創建到渲染的大體流程是：根據Widget生成Element，然後創建相應的RenderObject並關聯到Element.renderObject屬性上，最後再通過RenderObject來完成佈局排列和繪製。

例如下面這段佈局代碼

Container(
      color: Colors.blue,
      child: Row(
        children: <Widget>[
          Image.asset('image'),
          Text('text'),
        ],
      ),
    );

對應三棵樹的結構如下圖

瞭解了這三棵樹，我們再來看下頁面刷新的時候具體做了哪些操作

當需要更新UI的時候，Framework通知Engine，Engine會等到下個Vsync信號到達的時候，會通知Framework進行animate, build，layout，paint，最後生成layer提交給Engine。Engine會把layer進行組合，生成紋理，最後通過Open Gl接口提交數據給GPU， GPU經過處理後在顯示器上面顯示，如下圖：

結合前面的例子，如果text文本或者image內容發生變化會觸發哪些操作呢？

Widget是不可改變，需要重新創建一顆新樹，build開始，然後對上一幀的element樹做遍歷，調用他的updateChild，看子節點類型跟之前是不是一樣，不一樣的話就把子節點扔掉，創造一個新的，一樣的話就做內容更新，對renderObject做updateRenderObject操作，updateRenderObject內部實現會判斷現在的節點跟上一幀是不是有改動，有改動才會別標記dirty，重新layout、paint，再生成新的layer交給GPU，流程如下圖：

到這裡大家對Flutter在渲染方面有基本的理解，作為後面優化部分內容理解的基礎

性能分析工具及方法

下面來看下性能分析工具，注意，統計性能數據一定要在真機+profile模式下運行，拿到最接近真實的體驗數據。

performance overlay

平時常用的性能分析工具有performance overlay，通過他可以直觀看到當前幀的耗時，但是他是UI線程和GPU線程分開展示的，UI Task Runner是Flutter Engine用於執行Dart root isolate代碼，GPU Task Runner被用於執行設備GPU的相關調用。綠色的線表示當前幀，出現紅色則表示耗時超過16.6ms，也就是發生丟幀現象

Dart DevTool

另一個工具是Dart DevTool ，就是早期的Observatory，官方提供的性能檢測工具。它的 timeline 界面可以讓逐幀分析應用的 UI 性能。但是目前還是預覽版，存在一些問題。

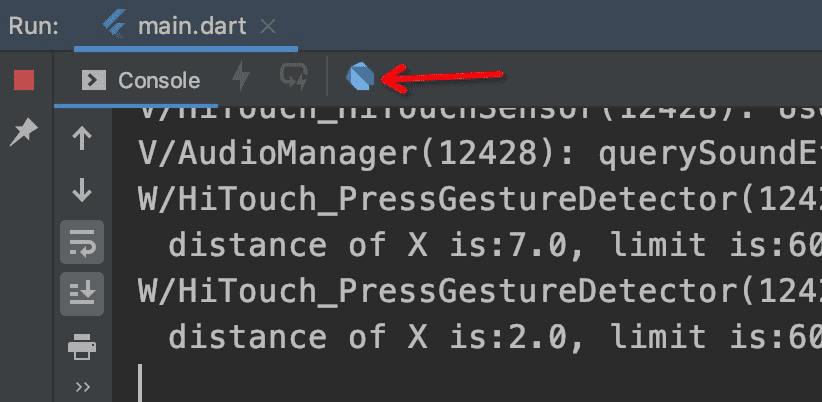

profile模式下運行起來，點擊android studio底部的菜單按鈕，會彈出一個網頁

點擊頂部的Timeline菜單

這個時候滑動頁面，每一幀的耗時會以柱形bar的形式顯示在頁面上，每條bar代表一個frame，同時用不同顏色區分UI/GPU線程耗時，這個時候我們要分析卡頓的場景就需要選中一條紅色的bar（總耗時超過16.6ms），中間區域的Frame events chart顯示了當前選中的frame的事件跟蹤，UI和GPU事件是獨立的事件流，但它們共享一個公共的時間軸。

選中Frame events chart中的某個事件，以上圖為例Layout耗時最長，我們選中它，會在底部Flame chart區域顯示一個自頂向下的堆棧跟蹤，每個堆棧幀的寬度表示它消耗CPU的時長，消耗大量CPU時長的堆棧是我們首要分析的重點，後面就是具體分析堆棧，定位卡頓問題。

debug調試工具

另外還有一些debug調試工具可以輔助查看更多信息，注意，只能在debug模式下使用分析，拿到的數據不能作為性能標準

debugProfileBuildsEnabled：向 Timeline 事件中添加每個widget的build 信息

debugProfilePaintsEnabled： 向 timeline 事件中添加每個renderObject的paint 信息

debugPaintLayerBordersEnabled：每個layer會出現一個邊框，幫助區分layer層級

debugPrintRebuildDirtyWidgets：打印標記為dirty的widgets

debugPrintLayouts：打印標記為dirty的renderObjects

debugPrintBeginFrameBanner/debugPrintEndFrameBanner：打印每幀開始和結束

實例分析

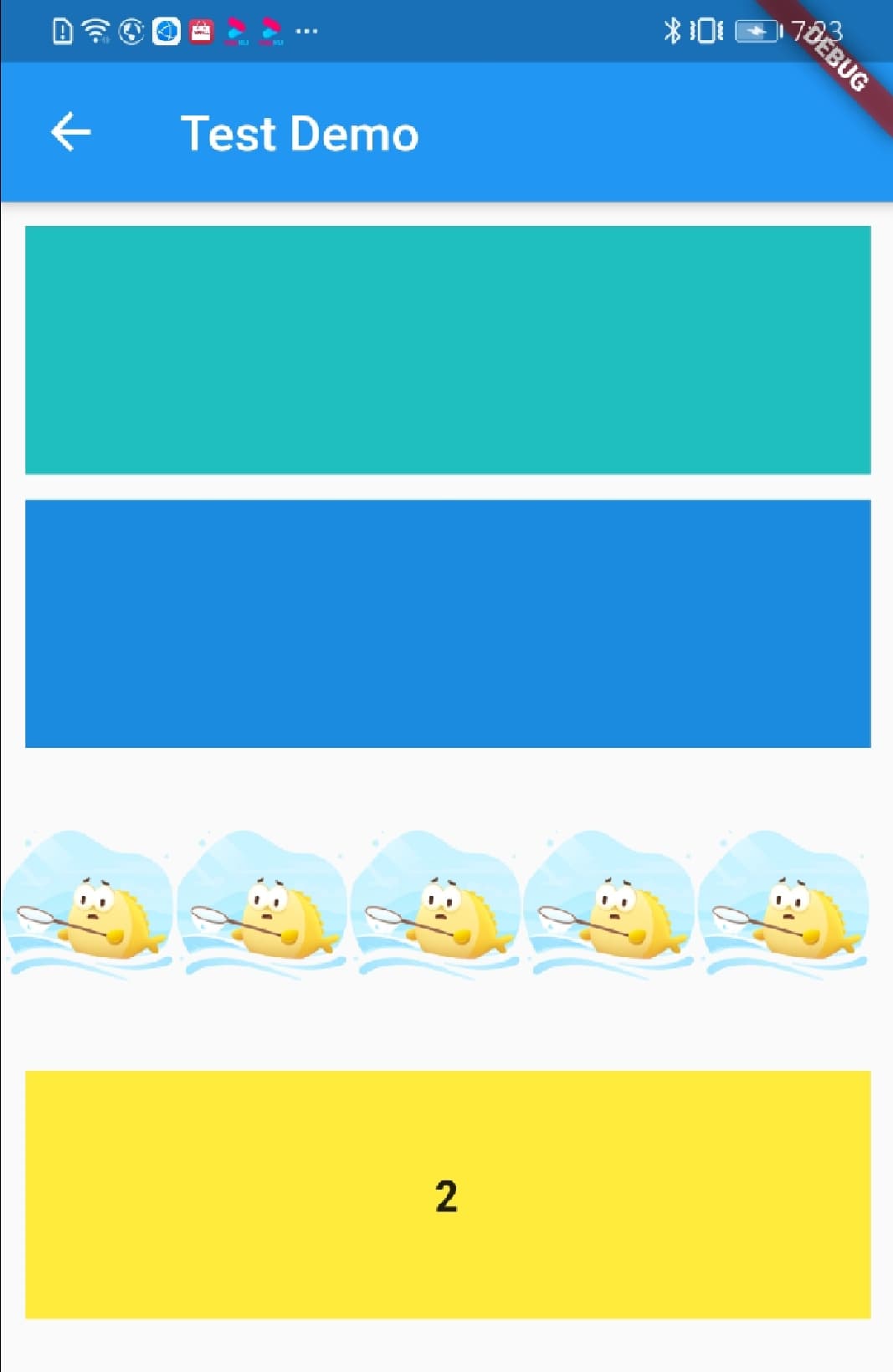

瞭解這些工具下面我們來看個簡單的demo具體分析下，一個由Column、Container、ListView嵌套的佈局，其中有個定時器控制Text中顯示的文本實時更新

import 'dart:async';
import 'package:flutter/material.dart';
import 'package:flutter/widgets.dart';

class TestDemo extends StatefulWidget {
  @override
  State<StatefulWidget> createState() {
    return _TestDemoState();
  }
}

class _TestDemoState extends State<TestDemo> {
  int _count = 0;
  Timer _timer;
  @override
  void initState() {
    super.initState();
    _timer = Timer.periodic(Duration(milliseconds: 1000), (t) {
      setState(() {
        _count++;
      });
    });
  }
  @override
  void dispose() {
    if (_timer != null) {
      if (_timer.isActive) {
        _timer.cancel();
      }
    }
    super.dispose();
  }
  @override
  Widget build(BuildContext context) {
    return new Scaffold(
        appBar: new AppBar(
          title: new Text("Test Demo"),
        ),
        body: content()
    );
  }
  Widget content(){
    Widget result = Column(
      children: <Widget>[
        Container(
          margin: EdgeInsets.fromLTRB(10,10,10,5),
          height: 100,
          color: Color(0xff1fbfbf),
        ),
        Container(
          margin: EdgeInsets.fromLTRB(10,5,10,10),
          height: 100,
          color: Color(0xff1b8bdf),
        ),
        Container(
          height: 100,
          child: ListView.builder(
              scrollDirection: Axis.horizontal,
              itemCount: 5,
              itemBuilder: (context, index) {
                return Container(
                  width: 70,
                  height: 70,
                  child: Image.asset(
                    'assets/images/common_empty.png',
                    width: 50,
                    height: 50,
                  ),
                );
              }),
        ),

        Container(
            margin: EdgeInsets.fromLTRB(10,20,10,10),
            height: 100,
            width: 350,
            color: Colors.yellow,
            child: Center(
              child:
              Text(
                _count.toString(),
                style: TextStyle(fontSize: 18, fontWeight:FontWeight.bold),
              ),
            )
        ),
      ],
    );
    return result;
  }
}

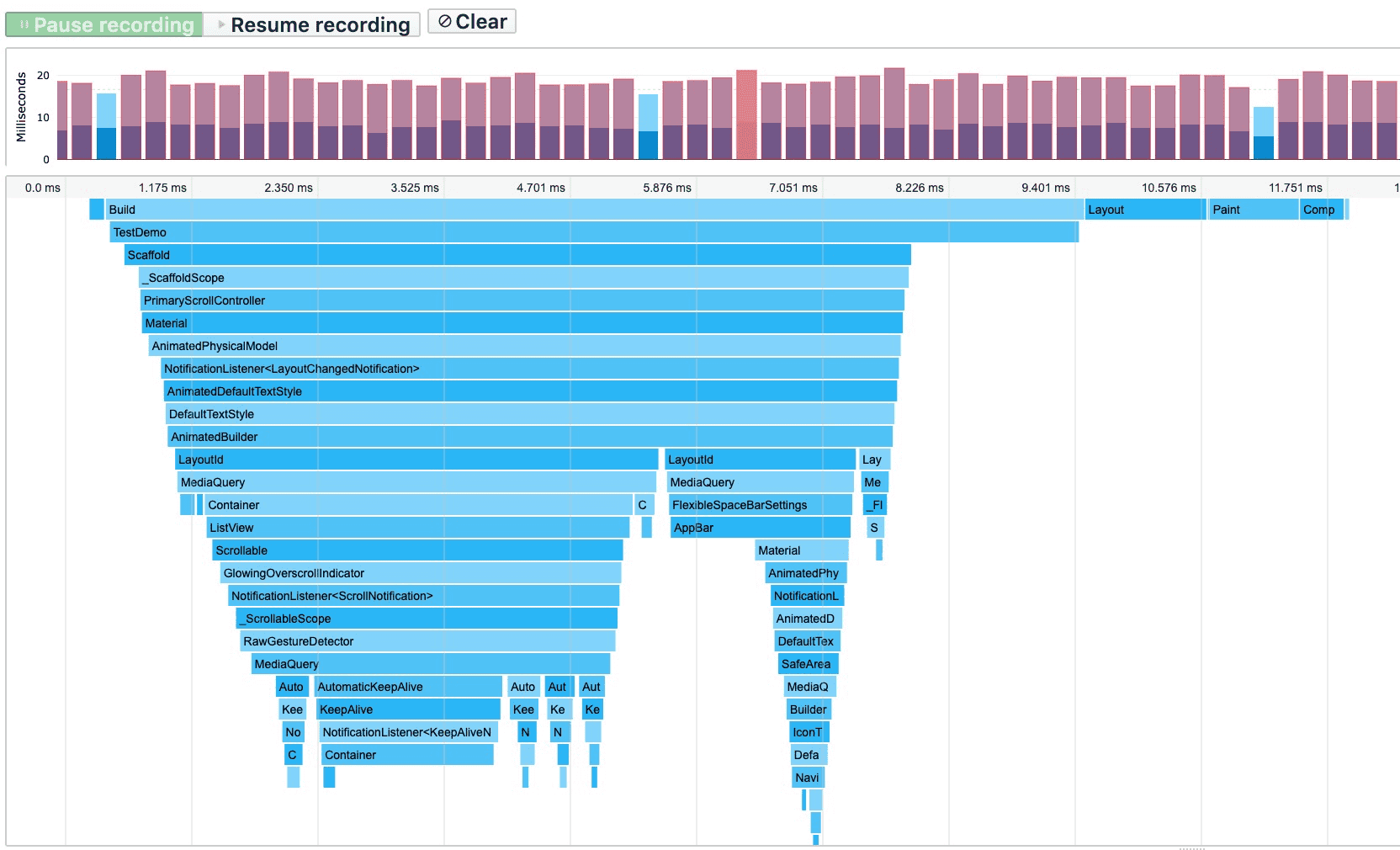

大部分widget都是靜態的，只有黃色Container中包含一個內容一直刷新的Text，這個時候我們打開debugProfileBuildsEnabled，用Timeline分析下它的渲染耗時，可以通過Frame events chart中顯示的build層級非常深

結合第一部分渲染原理我們瞭解到，每次定時器刷新text數字的時候，整個頁面widget樹都會重新build，但其實只有最底層Container中的Text內容在改變，沒有必要刷新整顆樹，所以這裡我們的優化方案是提高build效率，降低Widget tree遍歷的出發點，將setState刷新數據儘量下發到底層節點，所以將Text單獨抽取成獨立的Widget，setState下發到抽取出的Widget內部

class _TestDemoState extends State<TestDemo> {

  ...

  Widget content(){
    Widget result = Column(
      children: <Widget>[
        ...
        Container(
            margin: EdgeInsets.fromLTRB(10,20,10,10),
            height: 100,
            width: 350,
            color: Colors.yellow,
            child: Center(
              child:
                  CountText()
            )
        ),
      ],
    );
    return result;
  }
}

class CountText extends StatefulWidget {
  @override
  State<StatefulWidget> createState() {
    return _CountTextState();
  }
}

class _CountTextState extends State<CountText> {
  int _count = 0;
  Timer _timer;
  @override
  void initState() {
    super.initState();
    _timer = Timer.periodic(Duration(milliseconds: 1000), (t) {
      setState(() {
        _count++;
      });
    });
  }

  @override
  void dispose() {
    if (_timer != null) {
      if (_timer.isActive) {
        _timer.cancel();
      }
    }
    super.dispose();
  }

  @override
  Widget build(BuildContext context) {
    return Text(
      _count.toString(),
      style: TextStyle(fontSize: 18, fontWeight:FontWeight.bold),
    );
  }
}

修改後的Timeline顯示如下圖：

build層級明顯減少，總耗時也明顯降低

接下來分析下Paint過程有沒有可以優化的部分，我們打開debugProfilePaintsEnabled變量分析可以看到Timeline顯示的paint層級

通過debugPaintLayerBordersEnabled = true;顯示layer邊框可以看到不斷變化的Text和其他Widget都是在同一個layer中的，這裡我們想到的優化點是利用RepaintBoundary提高paint效率，它為經常發生顯示變化的內容提供一個新的隔離layer，新的layer paint不會影響到其他layer

RepaintBoundary(
          child: Container(
              margin: EdgeInsets.fromLTRB(10,20,10,10),
              height: 100,
              width: 350,
              color: Colors.yellow,
              child: Center(
                  child: CountText()
              )
          ),
        ),

看下優化後的效果

可以看到我們為黃色的Container建立了單獨的layer，並且paint的層級減少很多

總結常見問題

  1. 提高build效率，setState刷新數據儘量下發到底層節點
  2. 提高paint效率，RepaintBoundry創建單獨layer減少重繪區域

這兩個我們之前的例子已經具體分析過

  1. 減少build中邏輯處理，因為widget在頁面刷新的過程中隨時會通過build重建，build調用頻繁，我們應該只處理跟UI相關的邏輯
  2. 減少saveLayer（ShaderMask、ColorFilter、Text Overflow）、clipPath的使用，saveLayer會在GPU中分配一塊新的繪圖緩衝區，切換繪圖目標，這個操作是在GPU中非常耗時的，clipPath會影響每個繪圖指令,做相交操作，之外的部分剔除掉，所以這也是個耗時操作
  3. 減少Opacity Widget 使用，尤其是在動畫中，因為他會導致widget每一幀都會被重建，可以用 AnimatedOpacity 或 FadeInImage 進行代替

以上內容介紹了些Flutter常見的性能問題以及我們怎麼用工具檢測這個問題，在平時開發過程中要留意規避這類問題

Flutter-DX案例分析

近期我們做了個Flutter端的動態化模板渲染方案Flutter-DX，它使用集團DinamicX的DSL，通過下發DSL模板，在Flutter側實現動態解析渲染。具體介紹可以參考之前的文章：

如何在Flutter上實現高性能的動態模板渲染

做一個高一致性、高性能的Flutter動態渲染，真的很難麼？

這裡不再詳細介紹。

儘管進行了一次渲染架構升級，很大程度上提升性能表現，但是通過高可用線上統計，發現在長列表場景下fps值沒有達到預期值，所以需要進一步分析哪些操作導致的耗時問題。

以搜索頁頁面結構為例，外部是GridView的容器，裡面都是一個個DX模板組成的寶貝card，滑動過程中發現流暢度要明顯偏低

所以我們做了以下的優化措施

1.針對Sliver滑動的優化，sliver在滑動過程中，有一個超出屏幕上下250像素的一個緩存區

在列表滾動過程中，DX card不斷的被重建和銷燬，沒有任何緩存機制，我們在其中加了個緩存池，流程如下，避免element不斷的被銷燬和創建，一定程度提高流暢度

2. 通過Timeline分析發現TextPaint的layout耗時顯著，進一步對比分析發現，同樣的UI顯示，帶換行符的長文本長度layout耗時明顯偏高，

後來確認帶換行符的文本會影響佈局效率，具體分析可以查看 issue

這裡我們做的優化措施是在判斷只有一行文本顯示的情況下，截取換行符前的內容作為text文本，從而提升TextPaint layout效率。

除此之外，還有一些減少佈局層級和簡化build流程，預加載緩存等措施，實現將FPS提升3個點，達到一定程度的優化效果。

總結

以上內容分析了flutter的渲染原理以及遇到卡頓問題可以用哪些工具從哪些方向入手分析，Flutter雖然一直宣稱流暢度是一大亮點，但也存在一定的優化空間，以及需要開發者掌握一定的開發技巧才能達到更絲滑的體驗。
