1. 簡介
藍牙MESH網絡中，Provisioner是不可缺失的角色，它可以將一個未配網的設備加入到Mesh網絡中，為該節點分配網絡密鑰、IV索引以及節點地址。同時Provisioner支持配置節點的各項參數，包括應用密鑰，訂閱和發佈地址，開關Relay/Friend/Proxy 特性等。
本文將介紹如何使用 Mesh Node 組件和 Mesh Model 組件實現 Provisioner 的功能，並且配置一個 Mesh 燈控節點，實現控制。
2. 應用開發
Provisioner 示例將實現如下幾個功能：
● 發現未入網的燈控節點
● 自動對未入網的燈控節點入網
● 配置燈控節點的 APP KEY 和訂閱地址
● 發送開發消息，控制亮燈 / 滅燈
注意點：
Provisioner 示例只是實現了一個簡單的入網和配置過程，對於大規模的 Mesh 應用網絡，開發者需要設計一個功能更加完善的Mesh節點管理方案，來處理併發和異常的情況。由於節點入網和配置均是異步過程，開發者可以使用狀態機來維護這個過程，在本示例中，認為所有過程均是串行的，沒有使用複雜的狀態管理。
SDK 另外提供一個 AT Mesh Provisioner 解決方案，功能更加完善，開發者可以按照模組的方式來使用 Provisioner 功能。
2.1 組件初始化

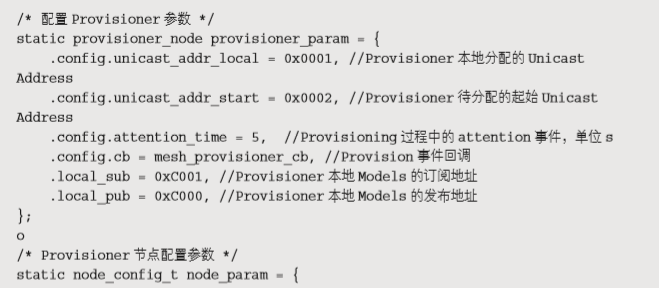

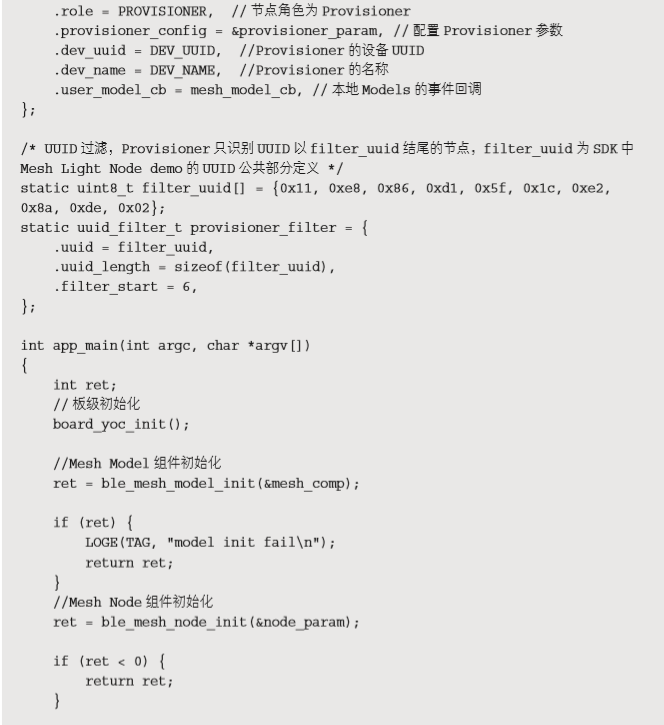

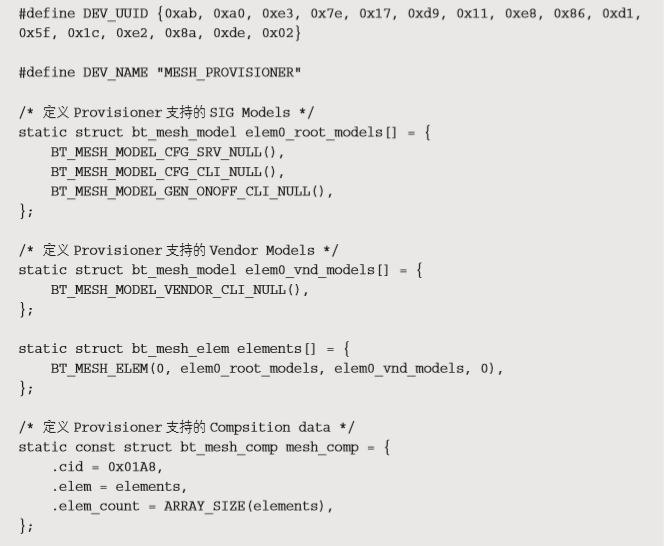

初始化Mesh Model和Mesh Node組件，處理相應的事件。
2.2 燈控節點入網

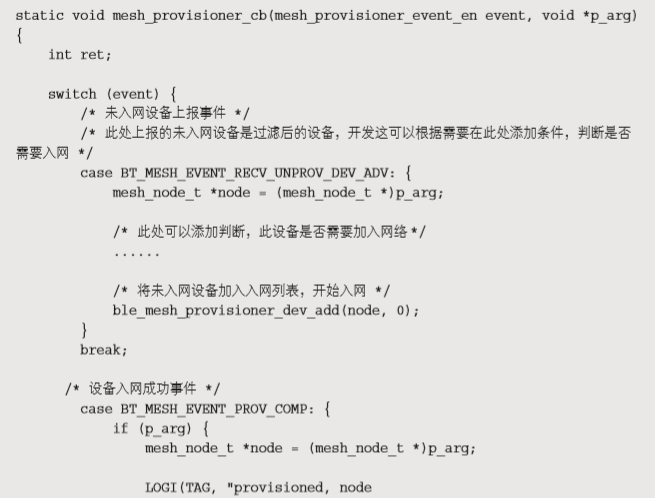

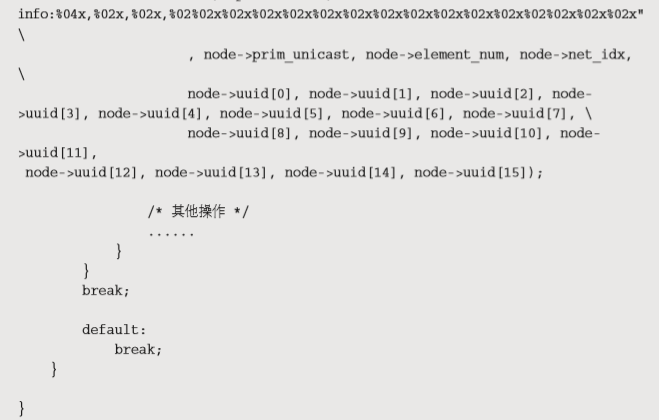

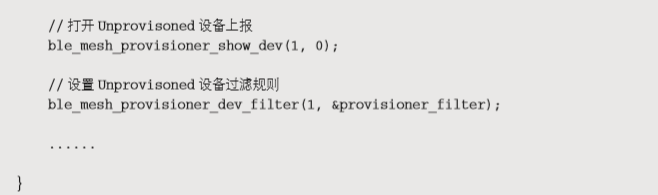

在 Provisioner 事件回調函數中，處理上報的未入網設備，進行入網。

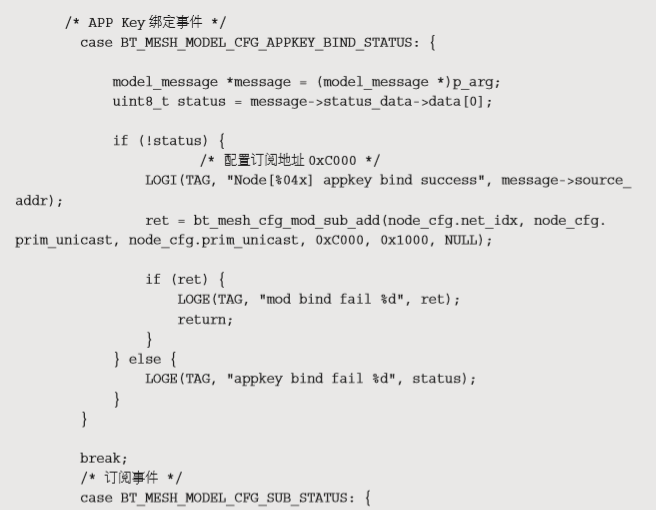

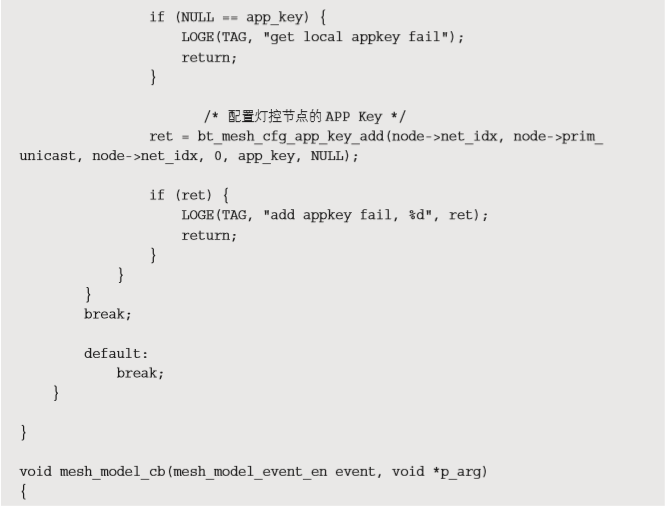

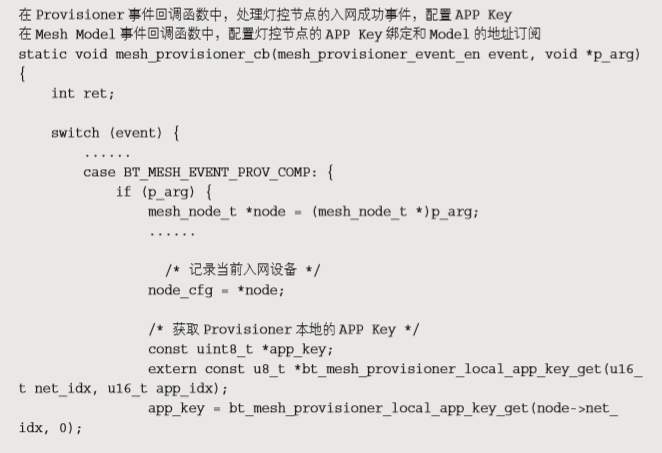

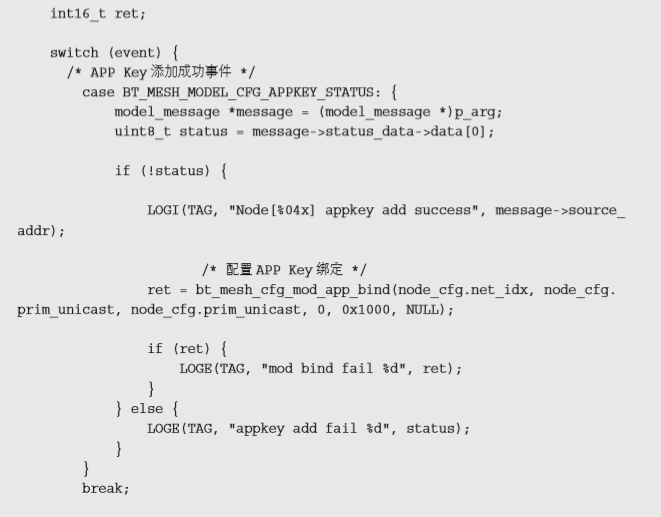

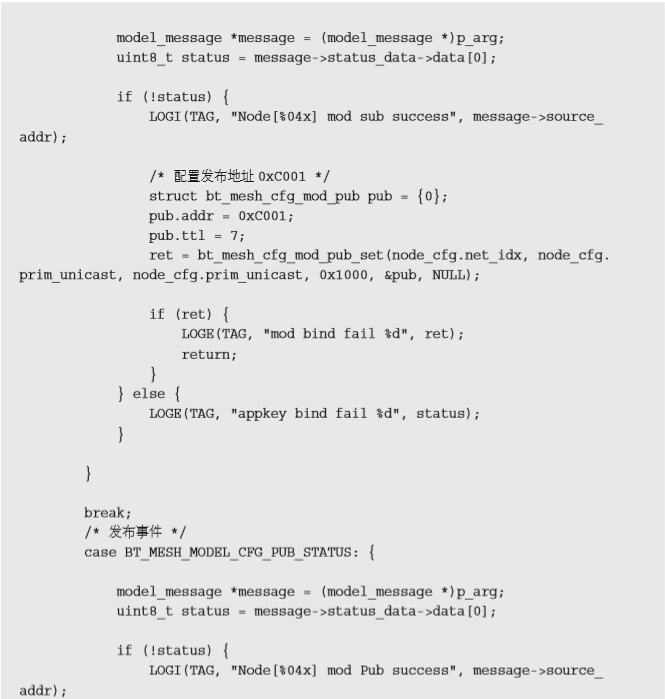

2.3 燈控節點配置
2.4 亮燈 / 滅燈控制

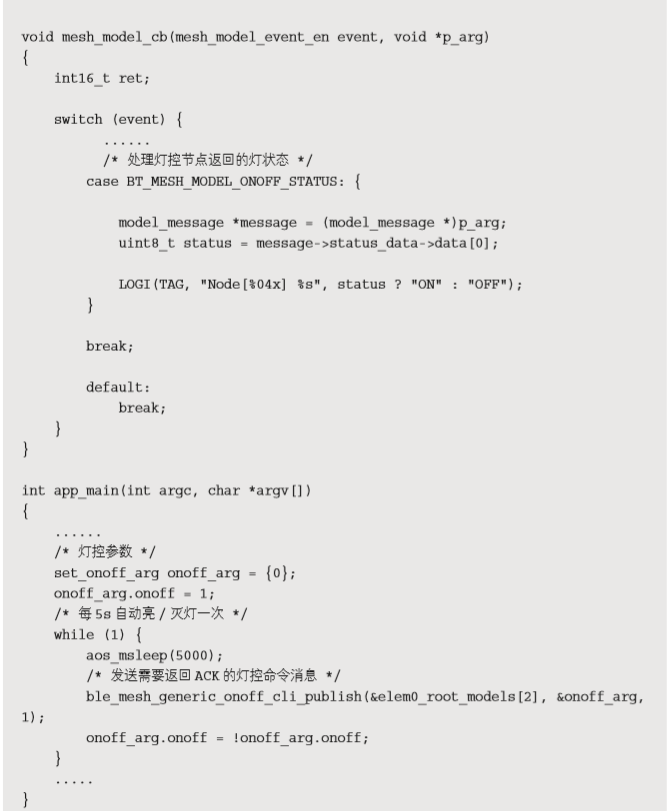

在應用任務中，每 5s 向組地址 0xC000 發送一次開關控制消息，並處理燈控節點返回對的燈狀態信息。
3. 示例運行
3.1 編譯

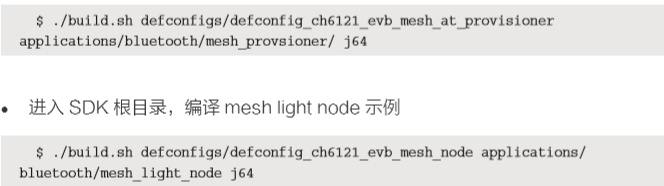

● 進入 SDK 根目錄，編譯 mesh provisioner 示例
3.2 運行
● 下載 applications/bluetooth/meshprovsioner/generated/totalimage.hexf至開發
板1
● 下載 applications/bluetooth/meshlightnode/generated/total_image.hexf 至
開發板 2
● 鏡像下載可參考《CB6121 快速上手手冊》
● 連接串口調試工具 , 配置為
● 波特率 : 115200, 數據位 : 8, 校驗位 : None, 停止位 : 1, 流控 : None
● 按 RESET 按鍵，復位開發板

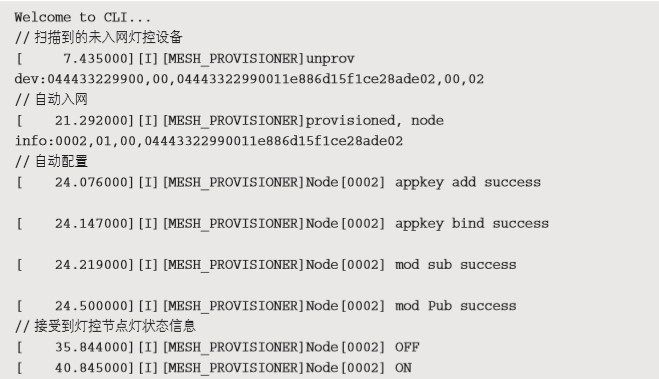

● 成功啟動後，開發板 1 串口將輸出

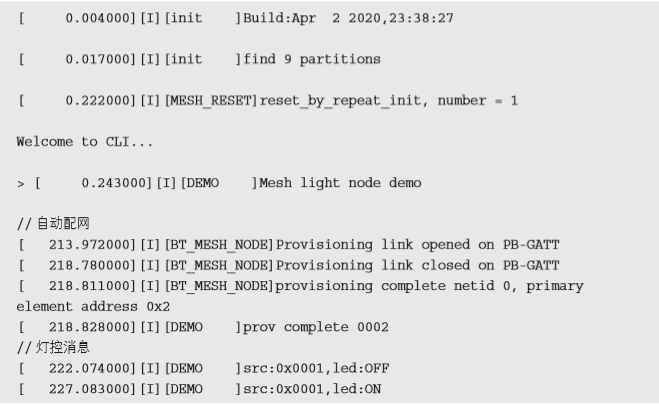

● 開發板 2 燈控節點串口輸出
