1、場景式案例介紹

基於HaaS EDU K1 硬件本體，在無須外接任何外設的情況下，官方提供了10個精心打造的場景式案例，每一個都是不同的知識點，先來一個10個案例的總覽：

10大場景中包含了常見的物聯網傳感器、相應的操作案例、開源代碼。寓教於樂，在邊玩的過程中就能將知識點學習了。場景式案例包括：

• 首頁系統信息屏
• 溫溼度計
• 陀螺儀小球
• 分歧爭端機
• 電子羅盤
• 光照信息屏
• 大氣壓海拔儀
• 復古八音盒
• 貪吃蛇
• 飛機大戰


後續有每個案例的詳細打造過程，同時，案例還在不斷擴充當中。

2、場景式案例上手

首先參考HaaS EDU K1快速開始搭建開發環境。

 2.1、創建工程

創建工程會自動拉取AliOS-Things的核心組件代碼，並配置好相關編譯選項。

2.1.1、開始創建

點擊左側H形圖標，選擇快速開始選項，打開HaaS快速開始頁面。

2.1.2、選擇開發語言

選擇C/C++開發選項，點擊創建項目按鈕，打開創建工程嚮導。

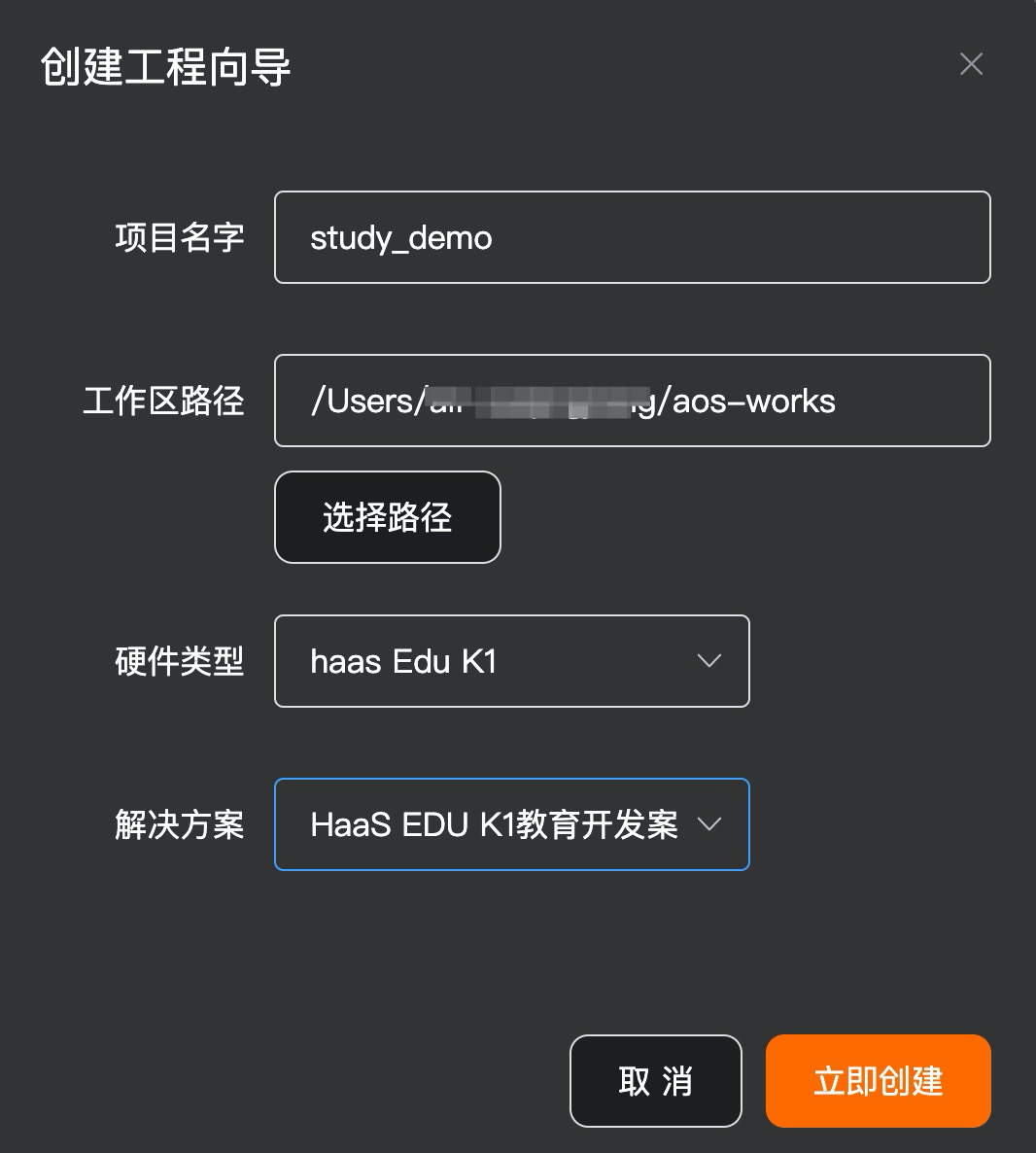

2.1.3、輸入項目信息



• 項目名字，給這個項目起個名字

• 工作區路徑，工作區路徑即為源碼路徑(注：此目錄名稱必須為連續的英文字符)

• 選擇硬件類型，即選擇在哪塊開發板上運行這套示例程序，如HaaS EDU K1等

• 選擇解決方案，即選擇什麼功能的示例程序，如helloworld demo, hal demo等

 點擊“立即創建按鈕”。

點擊“確認”按鈕。

VS Code會自動下載AliOS-Things代碼，稍等幾分鐘即可看到整份源碼：



2.2、開發及調試

2.2.1、編譯工程

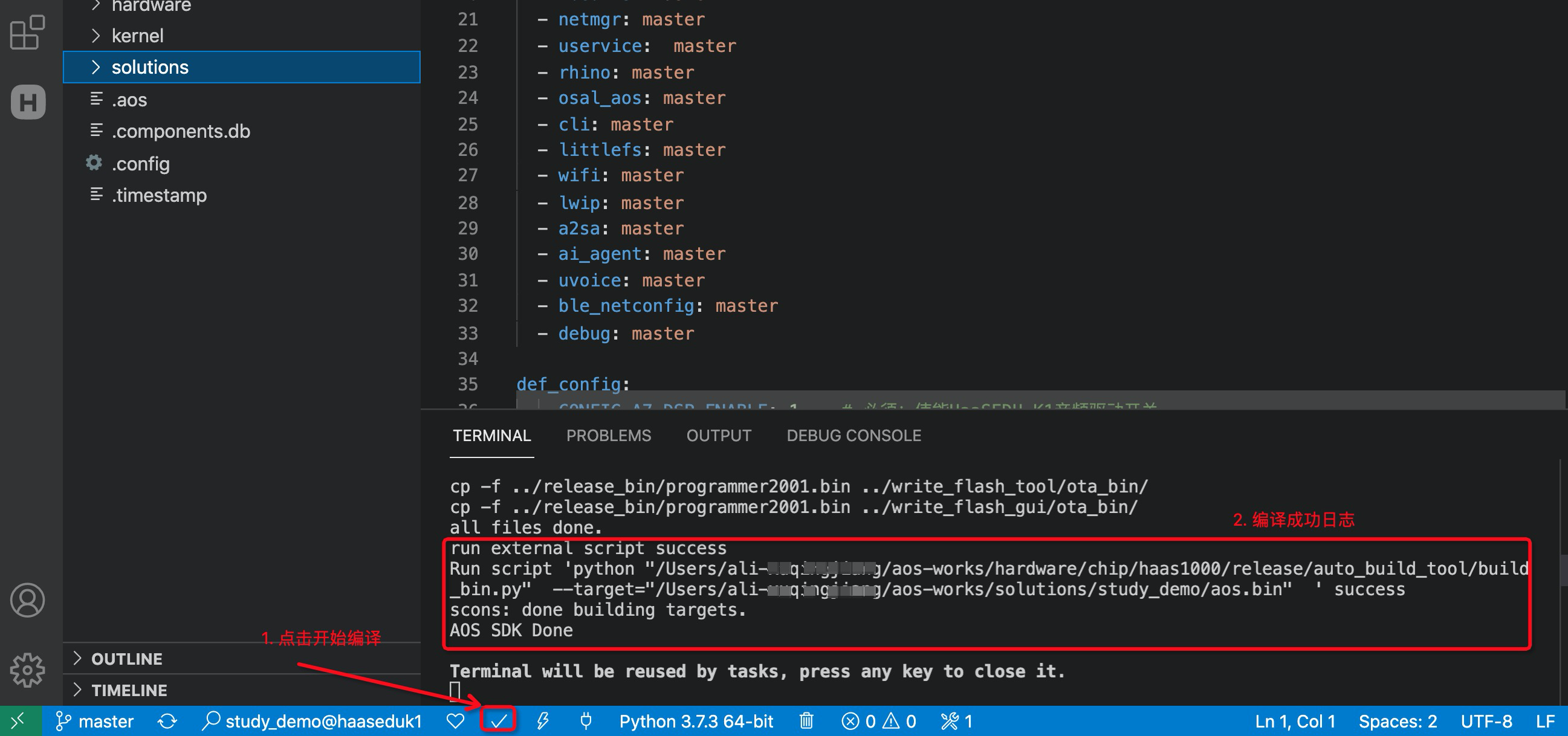

點擊狀態欄的編譯圖標，稍等片刻（由於需要安裝編譯器，第一次編譯耗時稍久）就能看到編譯成功的提示。

2.2.2、燒錄鏡像

• 如下圖，用數據線把HaaS開發板和電腦連起來。

• 啟動燒錄
  • 點擊VS Code下方狀態欄中的燒錄圖標，隨後VS Code會顯示電腦已識別到的串口的列表(Avaliable)
  • 根據HaaS開發板的端口號，輸入相對應的串口序號

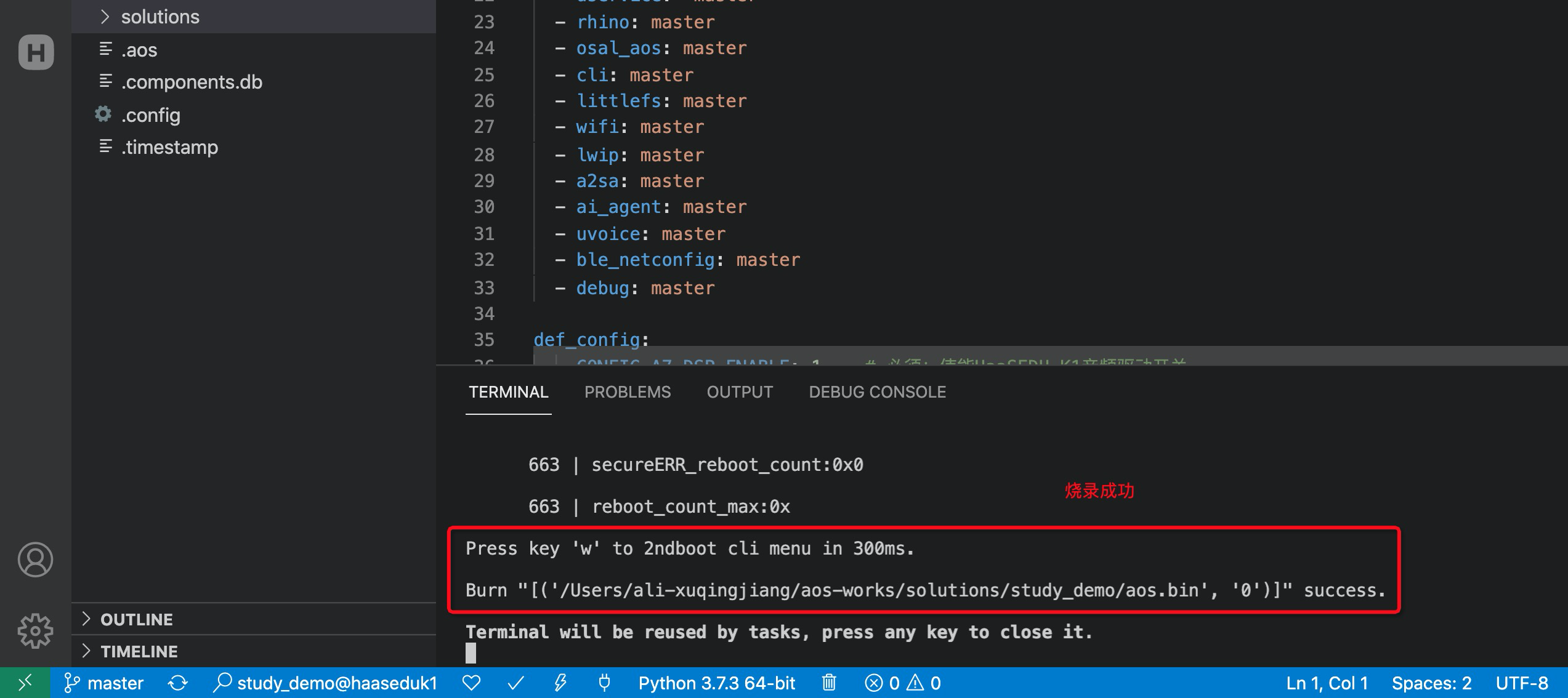

• 點擊開始燒錄，稍等一分鐘就可以看到VS Code提示“成功燒錄”

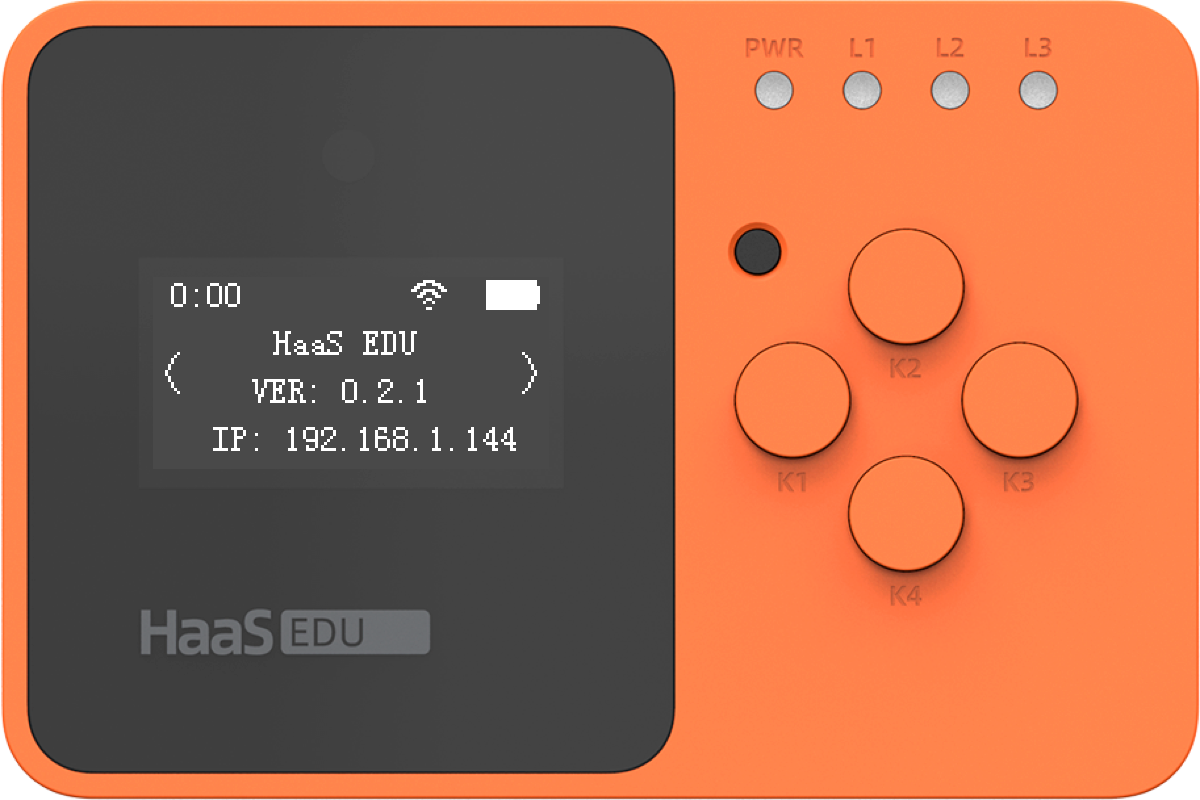

此時HaaS EDU K1上的屏幕顯示如下

2.2.3、查看日誌

• 點擊VS Code的Serial Monitor按鈕, 選擇對應串口號。

• 設置波特率為1500000

• 串口日誌輸出

請盡情開始你的物聯網開發之旅吧。
